AW – Holzriegel – Wärmedämmverbund-System – Lehmputz (2)

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK4 / Außenwand (GK4) / AW – Holzriegel – Wärmedämmverbund-System – Lehmputz (2)

Holzriegel - Wärmedämmverbund-System - Lehmputz (2)

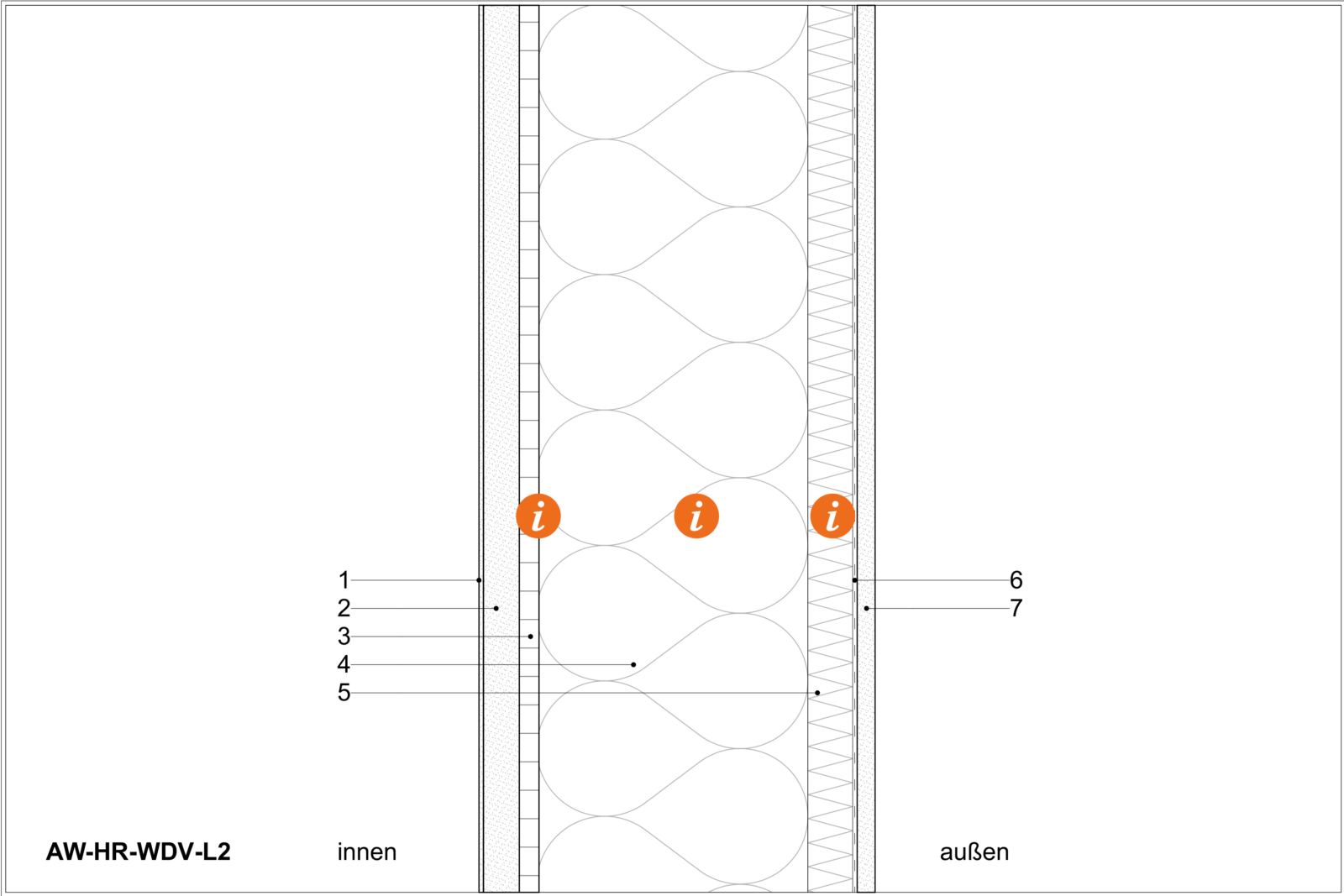

7a_AW-HR-WDV-L2_GK4_mitText Bildergalerie öffnen
Lopas-Wandaufbau
Technische Zeichnung des Aufbaus AW-HR-WDV-L2

GK4_AW-HR-WDV-L2 PDF767.90 KB

  • Ökologische Bewertung

    ΣΔOI3: 16 Punkte/m2

    EIKON: 0,71 Punkte/m2

    Masse: 187,1 kg/m2

    PENRT: 400 MJ/m2

    GWP-total: -80,2 kg CO2 equ./m2

    AP: 0,123 kg SO2 equ./m2

    U-Wert: 0,173 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.



  • Konstruktion

    3: Variante mit OSB-Platte.

    5: Vollholzträger 80/300, 100/300 bzw. lt. Statik.

  • Bauphysik

    Passivhausgerecht luftdicht, aber im Gegensatz zu technischen Folien trotzdem diffusionsoffen und sehr gut kapillar leitfähig.

    Einfache Reparierbarkeit von Undichtheiten an Rissen.

  • Herstellung

    Geringe Anzahl der Schichten.

    Aufbau ohne Folien.

    2-7: Werkseitige Vorfertigung inkl. Fenster, Fensterbank etc. möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

ArchiCAD_GK4_AW-HR-WDV-L2 ZIP5.77 KB

IFC_GK4_AW-HR-WDV-L2.ifc ZIP10.80 KB
