SD – Holzsparren – hinterlüftet

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK3 / Steildach (GK3) / SD – Holzsparren – hinterlüftet

Holzsparren - hinterlüftet

1a_SD-HS-HLÜ_GK3_mitText Bildergalerie öffnen

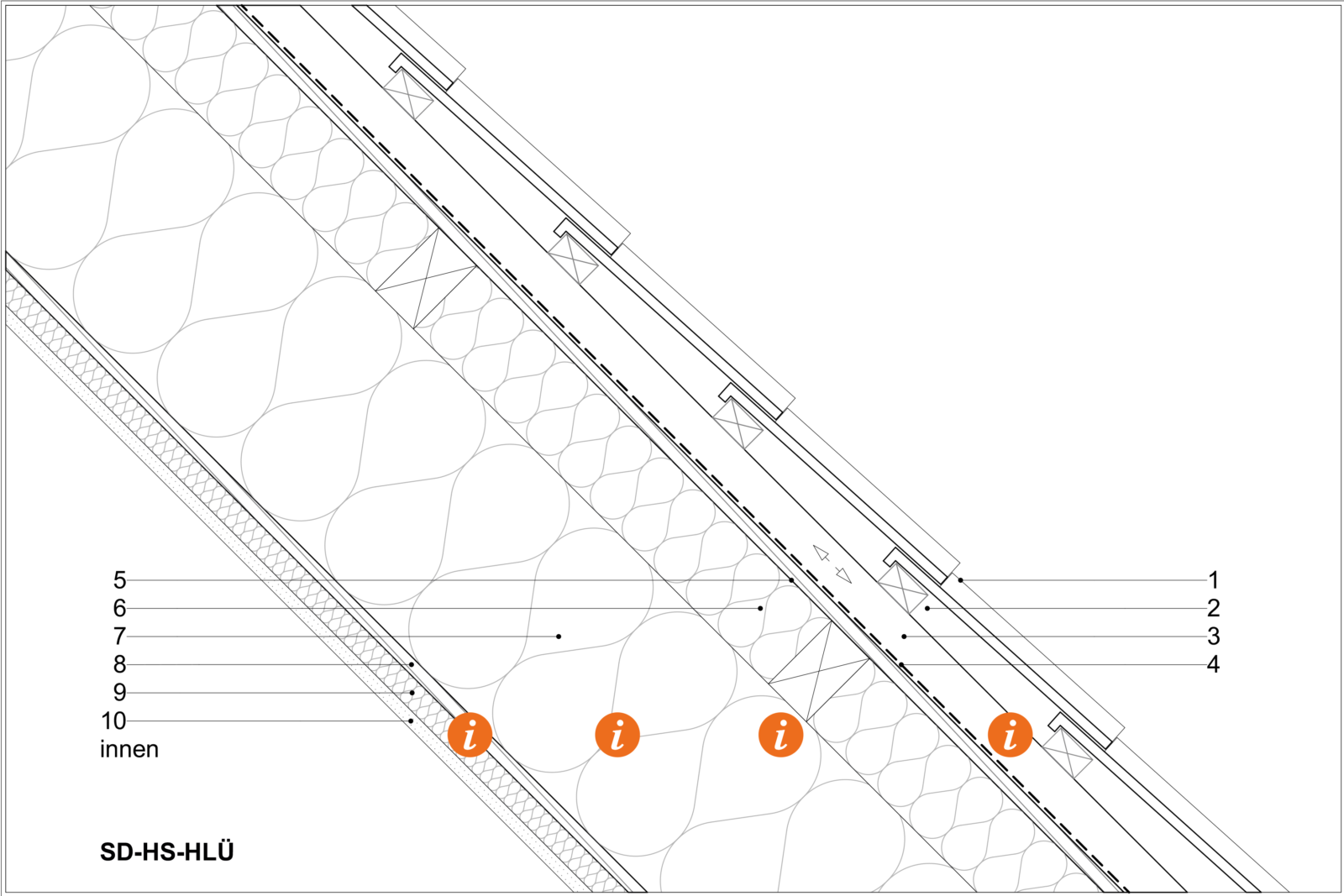

Technische Zeichnung des Aufbaus SD-HS-HLÜ

GK3_SD-HS-HLÜ PDF804.28 KB

  • Ökologische Bewertung

    ΣΔOI3: 44 Punkte/m2

    EIKON: 0,87 Punkte/m2

    Masse: 143 kg/m2

    PENRT: 798 MJ/m2

    GWP-total: -23,2 kg CO2 equ./m2

    AP: 0,161 kg SO2 equ./m2

    U-Wert: 0,120 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    6-7: alternativ mit BSH oder Holz-I-Trägern

  • Bauphysik

    4-5: alternativ zur Unterdeckbahn und Massivholzschalung ist auch eine wasserfeste MDF Platte möglich.

    6-7: lt. OIB RL2, GK4, Dach <60°: REI 30, Dämmschicht in der Dachkonstruktion: B

  • Herstellung

    5-8: Vorfertigung möglich

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_SD-HS-HLUE ZIP27.15 KB

Allplan_GK3_SD-HS-HLUE ZIP5.90 MB

IFC_GK3_SD-HS-HLUE.ifc ZIP9.70 KB
