FD – Holzmassiv – Begrünung

Holzmassiv - Begrünung

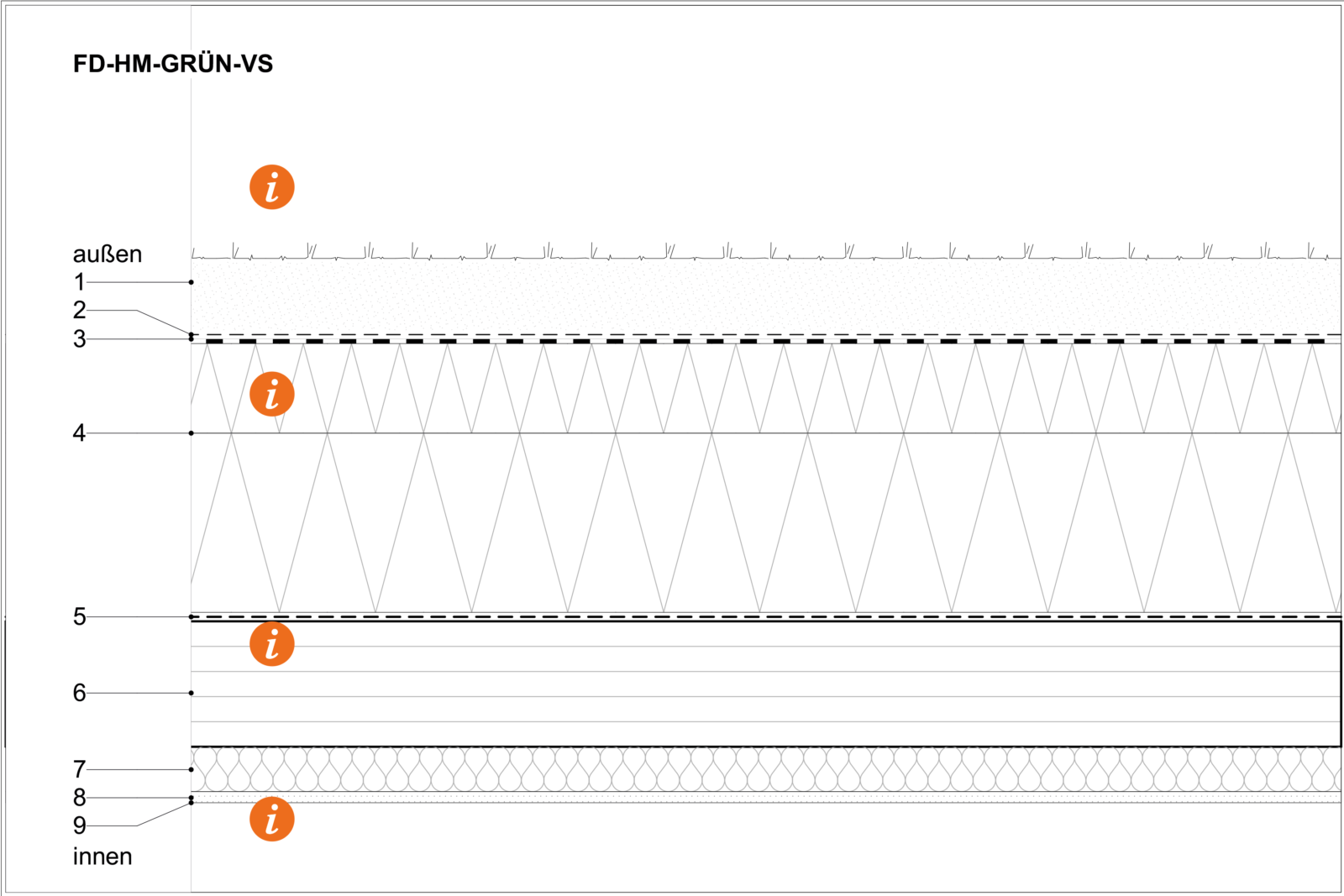

Technische Zeichnung des Aufbaus FD-HM-GRÜN-VS

GK3_FD-HM-GRÜN-VS PDF795.27 KB

  • Ökologische Bewertung

    ΣΔOI3: 85 Punkte/m2

    EIKON: 1,15 Punkte/m2

    Masse: 230,1 kg/m2

    PENRT: 1599 MJ/m2

    GWP-total: -45,4 kg CO2 equ./m2

    AP: 0,294 kg SO2 equ./m2

    U-Wert: 0,089 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    4: im Durchschnitt Gefälle mind. 2%

    4: alternativ: Typ DAA = Mineralschaumplatte

    6: Wenn möglich: Massivholz auch im Gefälle verlegen (Entwässerung)

    6: Als Massivhholzelement ist Brettsperrholz, Brettschichtholz, Brettstapel möglich.

    7-8: Wenn Dach nicht begangen wird, dann kann Aufbau auch ohne innenseitige Abhängung ausgeführt werden.

  • Bauphysik

    Das zusätzliche Anbringen einer Feuchtedetektion reduziert das Schadensausmaß bei ungewolltem Feuchteeintritt (Leckage-Ortung).

    3: sd > 300m, allseits mind. 15cm hochgezogen

  • Herstellung

    5-6: Werkseitiges Aufbringen der Dampfsperre möglich – somit müssen bauseits nur noch die Stöße verklebt werden.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_FD-HM-GRUEN-VS ZIP27.17 KB

Allplan_GK3_FD-HM-GRÜN-VS ZIP5.90 MB

IFC_GK3_FD-HM-GRUEN-VS.ifc ZIP11.47 KB
