FD – Holzmassiv – Terrasse

Holzmassiv - Terrasse

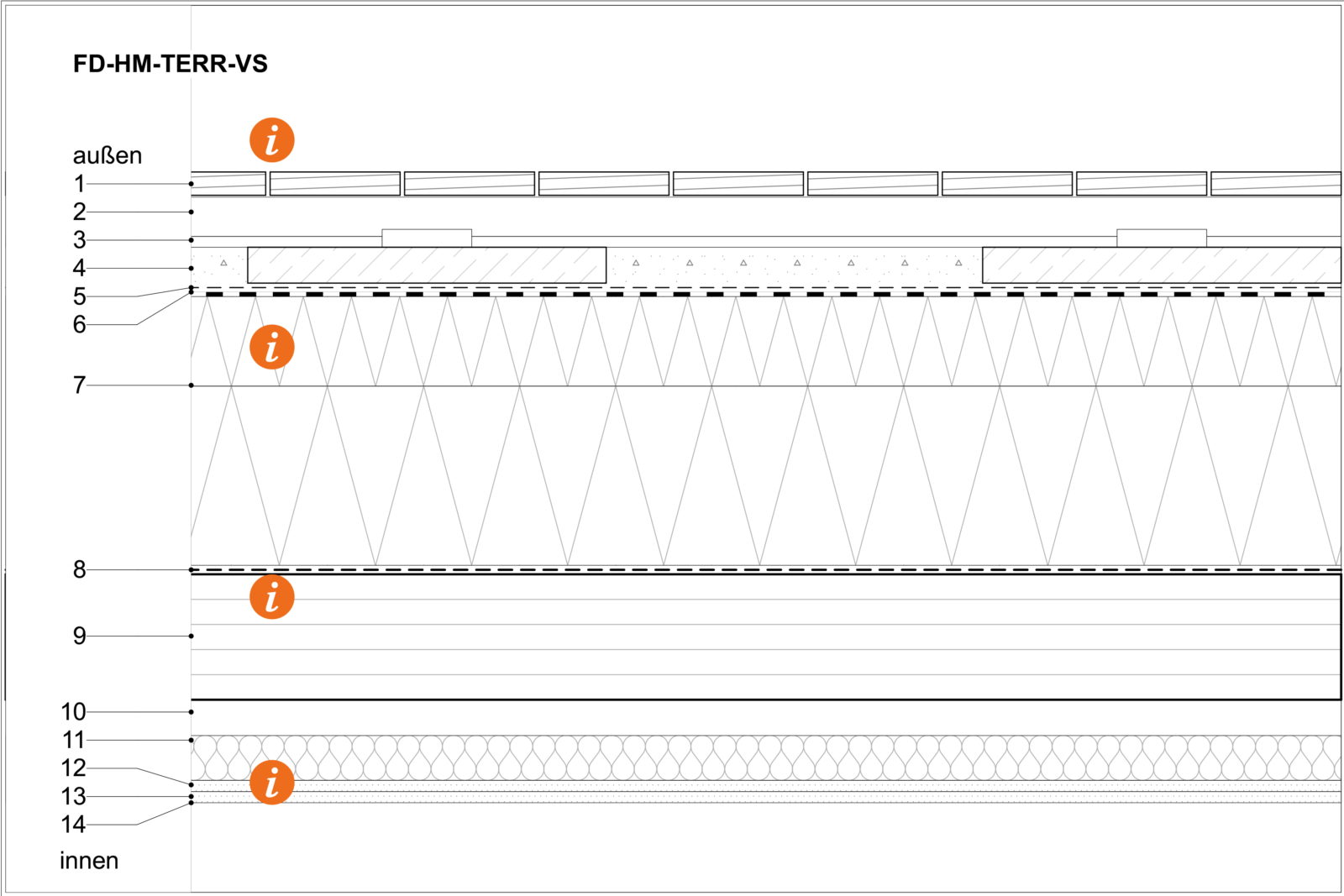

Technische Zeichnung des Aufbaus FD-HM-TERR-VS

GK3_FD-HM-TERR-VS PDF803.02 KB

  • Ökologische Bewertung

    ΣΔOI3: 104 Punkte/m2

    EIKON: 1,18 Punkte/m2

    Masse: 217,4 kg/m2

    PENRT: 1935 MJ/m2

    GWP-total: -50,5 kg CO2 equ./m2

    AP: 0,363 kg SO2 equ./m2

    U-Wert: 0,085 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    2: Kantholz e ≥ 52,0 cm

    7: im Durchschnitt Gefälle mind. 2%

    7: alternativ: Typ DAA = Mineralschaumplatte

    9: Wenn möglich: Massivholz auch im Gefälle verlegen (Entwässerung)

    9: Als Massivhholzelement ist Brettsperrholz, Brettschichtholz, Brettstapel möglich.

    10: Abhänger, schallentkoppelt, Raster 75/75cm + CD-Profile, e ≥  50cm mit mind. 50 mm Faserdämmstoff, r ≥ 5kPa s/m²

    9: Als Massivhholzelement ist Brettsperrholz, Brettschichtholz, Brettstapel möglich.

    10: Abhänger, schallentkoppelt, Raster 75/75cm + CD-Profile, e ≥  50cm mit mind. 50 mm Faserdämmstoff, r ≥ 5kPa s/m²

  • Bauphysik

    6: sd > 300m, allseits mind. 15cm hochgezogen

    8: Das zusätzliche Anbringen einer Feuchtedetektion reduziert das Schadensausmaß, bei ungewolltem Feuchteeintritt (Leckage-Ortung).

    10-13: Vorsatzschale notwendig aufgrund des erhöhten Trittschallschutzes bei der Terrasse.

    10: Schallschutzverbesserung mittels Lattung – mit Schwingbügel entkoppeln.

    12-13: GKF-Platten an der Innenseite verbessern den Trittschallschutz und Brandschutz.

  • Herstellung

    8-9: Werkseitiges Aufbringen der Dampfsperre möglich – somit müssen bauseits nur noch die Stöße verklebt werden.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_FD-HM-TERR-VS ZIP27.20 KB

Allplan_GK3_FD-HM-TERR-VS ZIP5.90 MB

IFC_GK3_FD-HM-TERR-VS.ifc ZIP11.78 KB
