FB – Stahlbeton – Dämmung unten – erdberührt (2)

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK3 / Fußboden (GK3) / FB – Stahlbeton – Dämmung unten – erdberührt (2)

Stahlbeton - Dämmung unten - erdberührt (2)

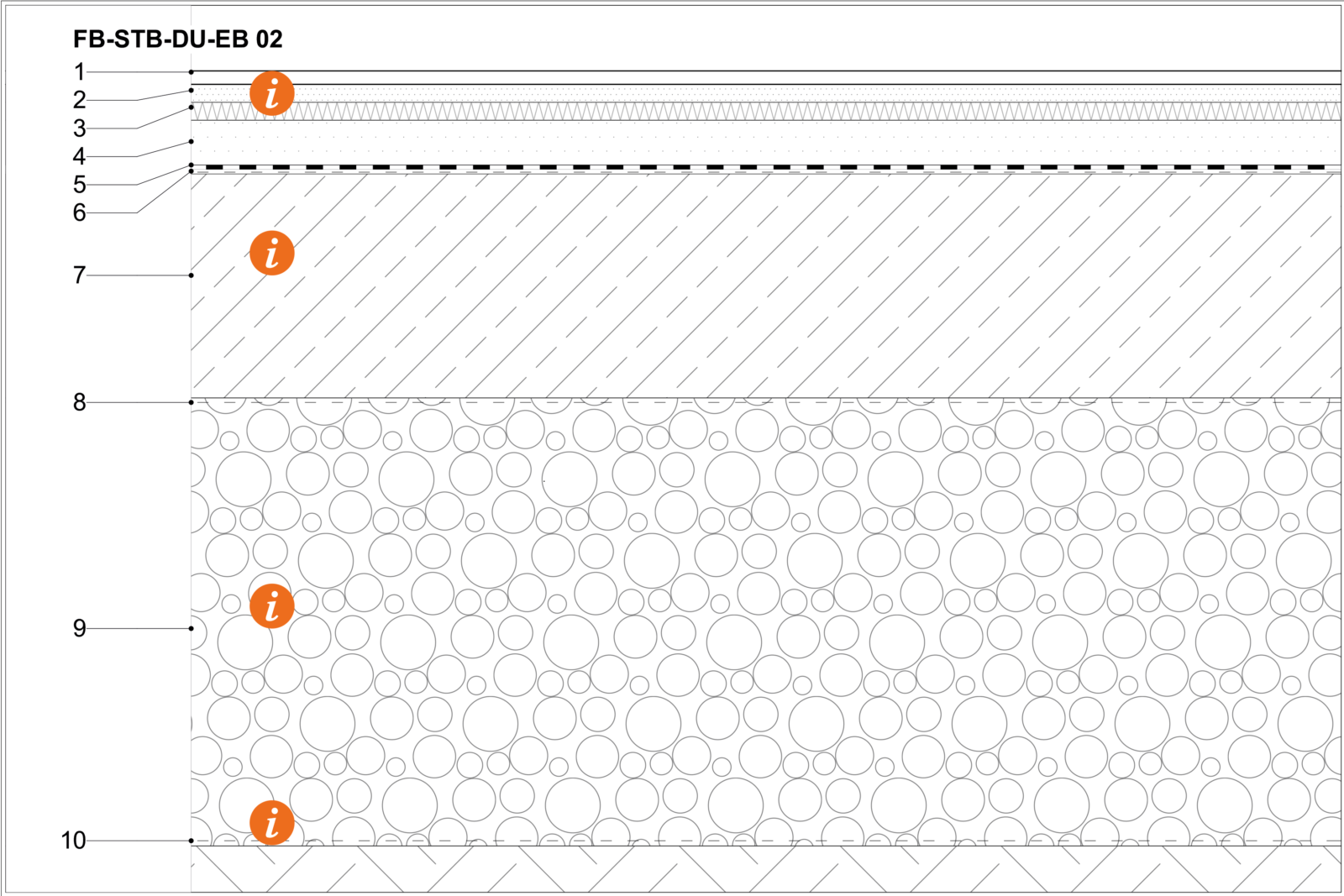

2a_FB-STB-DU-EB02_GK3_mitText Bildergalerie öffnen
Technische Zeichnung des Aufbaus FB-STB-DU-EB02

GK3_FB-STB-DU-EB2 PDF762.66 KB

  • Ökologische Bewertung

    ΣΔOI3: 165 Punkte/m2

    EIKON: 0,61 Punkte/m2

    Masse: 706,5 kg/m2

    PENRT: 2059 MJ/m2

    GWP-total: 136 kg CO2 equ./m2

    AP: 0,553 kg SO2 equ./m2

    U-Wert: 0,193 W/m2K

  • Konstruktion

    2-4: trockener Bodenaufbau.

    7: Stahlbeton als WU-Beton. Stärke und Bewehrung lt. Statik und Dichtigkeitskonzept!

    8: am Rand mit Filtervlies überlappend

    9: Drainage umlaufend notwendig, mind. bei bindigen Böden;

    9: alle 25 – 30 cm verdichten, bzw. gemäß Verarbeitungsrichtlinien

  • Bauphysik

  • Herstellung

    Wenig Vorfertigung möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_FB-STB-DU-EB 02 ZIP27.25 KB

Allplan_GK3_FB-STB-DU-EB 02 ZIP5.90 MB

IFC_GK3_FB-STB-DU-EB2.ifc ZIP11.90 KB
