FB – Stahlbeton – Dämmung unten – erdberührt (1)

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK3 / Fußboden (GK3) / FB – Stahlbeton – Dämmung unten – erdberührt (1)

Stahlbeton - Dämmung unten - erdberührt (1)

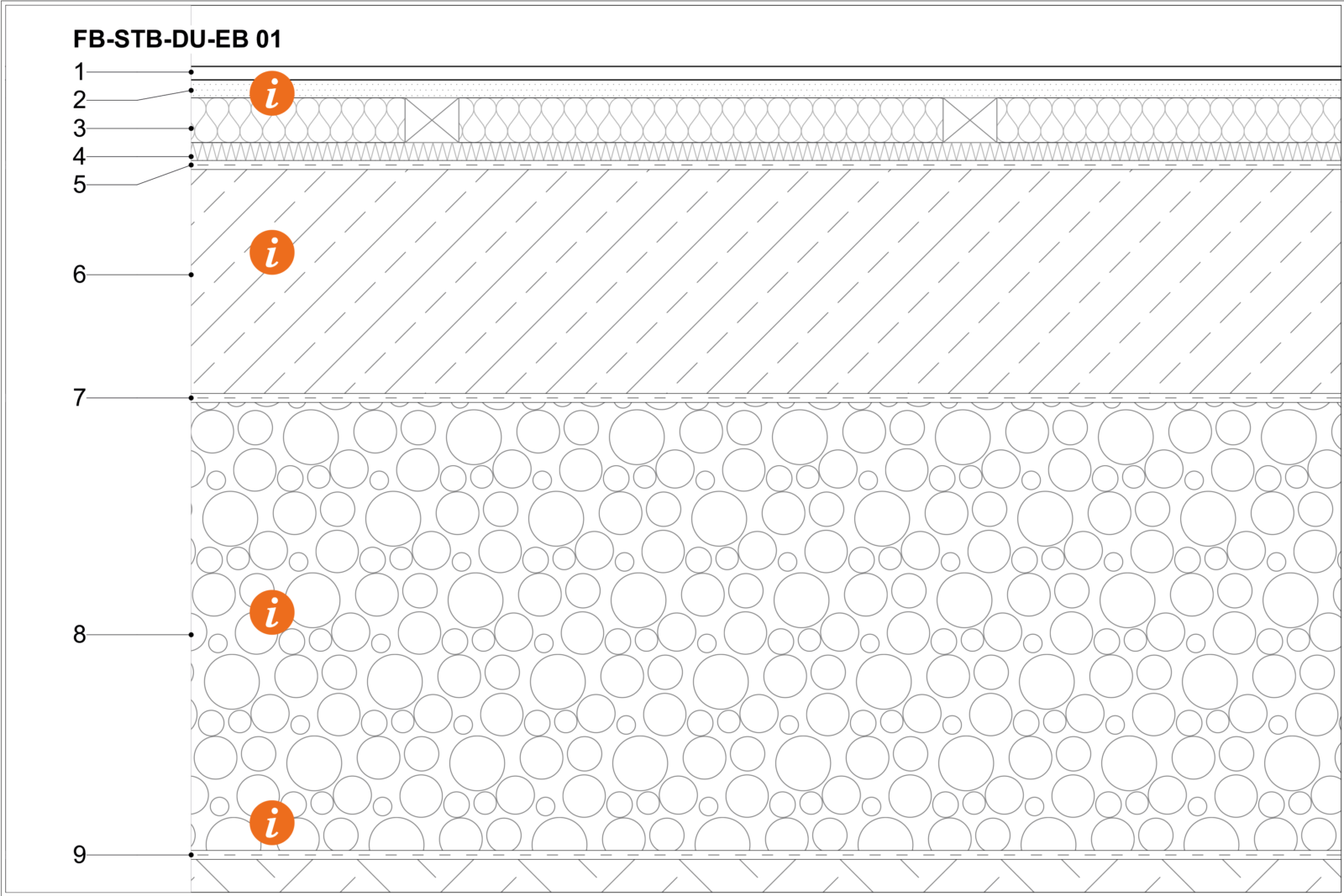

1a_FB-STB-DU-EB01_GK3_mitText Bildergalerie öffnen
Technische Zeichnung des Aufbaus FB-STB-DU-EB01

GK3_FB-STB-DU-EB1 PDF762.54 KB

  • Ökologische Bewertung

    ΣΔOI3: 164 Punkte/m2

    EIKON: 0,68 Punkte/m2

    Masse: 705,0 kg/m2

    PENRT: 2041 MJ/m2

    GWP-total: 131 kg CO2 equ./m2

    AP: 0,554 kg SO2 equ./m2

    U-Wert: 0,180 W/m2K

  • Konstruktion

    2-4: trockener Bodenaufbau.

    6: Stahlbeton als WU-Beton. Stärke und Bewehrung lt. Statik und Dichtigkeitskonzept!

    7: am Rand mit Filtervlies überlappend

    8: Drainage umlaufend notwendig, mind. bei bindigen Böden;

    8: alle 25 – 30 cm verdichten, bzw. gemäß Verarbeitungsrichtlinien

  • Bauphysik

  • Herstellung

    Wenig Vorfertigung möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_FB-STB-DU-EB 01 ZIP27.28 KB

Allplan_GK3_FB-STB-DU-EB 01 ZIP5.90 MB

IFC_GK3_FB-STB-DU-EB1.ifc ZIP11.41 KB
