FB – Streifenfundament – Dämmung oben – erdberührt

Streifenfundament - Dämmung oben - erdberührt

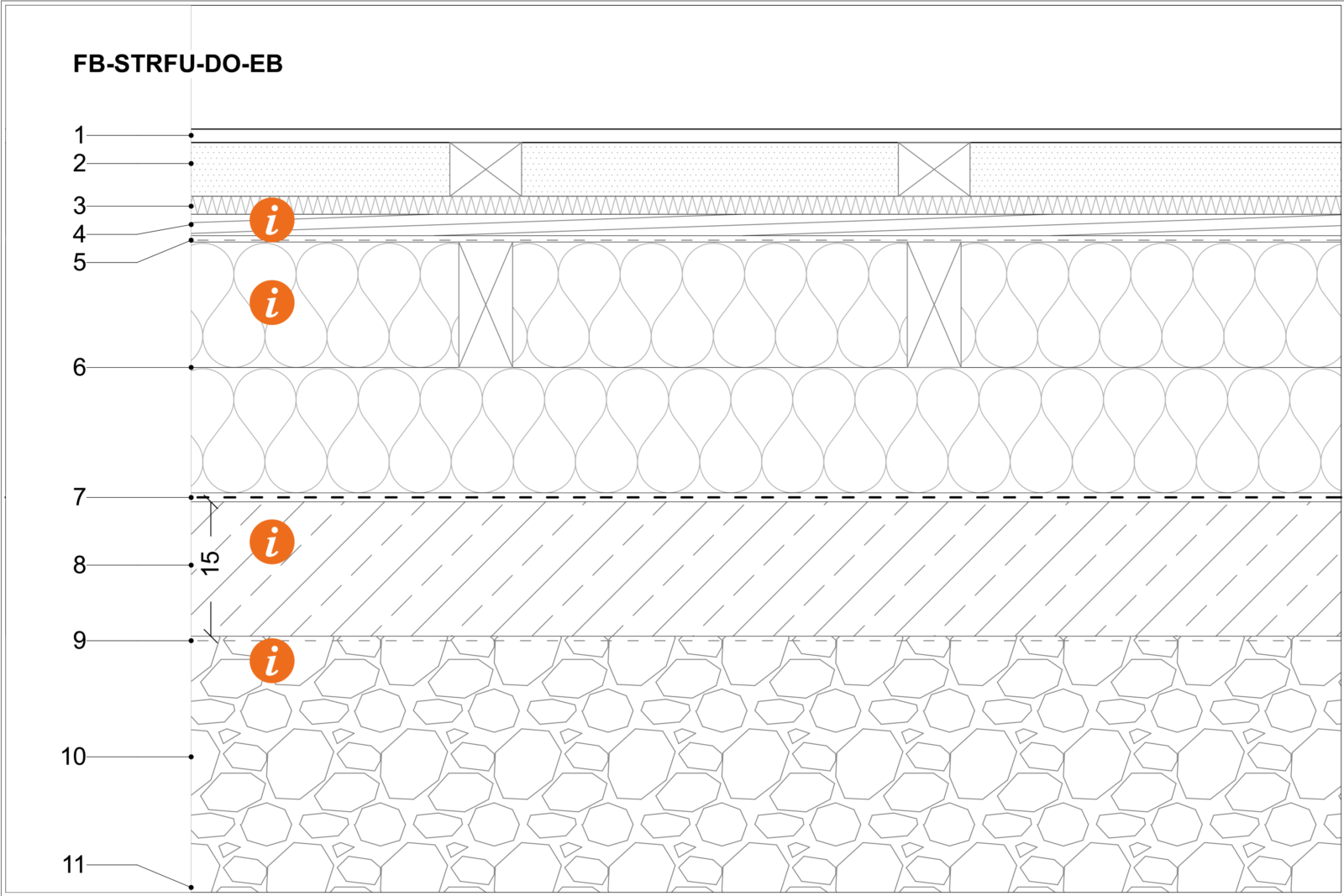

Technische Zeichnung des Aufbaus FB-STRFU-DO-EB

GK3_FB-STRFU-DO-EB PDF777.27 KB

  • Ökologische Bewertung

    ΣΔOI3: 78 Punkte/m2

    EIKON: 0,99 Punkte/m2

    Masse: 918,8 kg/m2

    PENRT: 1100 MJ/m2

    GWP-total: 3,70 kg CO2 equ./m2

    AP: 0,307 kg SO2 equ./m2

    U-Wert: 0,128 W/m2K

  • Konstruktion

    2-6: trockener Bodenaufbau

    8: im Bereich von lastabtragenden Wänden etc.: Unterlagsbeton und Streifenfundamente!

    8: d=mind. 15-18cm lt. Statik.

  • Bauphysik

    6: mögliche ökol. Dämmstoffe wie Schafwolle, Perlite, Hanf, …

    6: Angegebener U-Wert wurde mit Zellulose berechnet. Bei anderen Dämmstoffen (wie zB Schafwolle) weicht der U-Wert leicht ab.

  • Herstellung

    Wenig Vorfertigung möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_FB-STRFU-DO-EB ZIP27.24 KB

Allplan_GK3_FB-STRFU-DO-EB ZIP5.90 MB

IFC_GK3_FB-STRFU-DO-EB.ifc ZIP12.67 KB
