AW – Holzriegel – Wärmedämmverbund-System – Vorsatzschale

Holzriegel - Wärmedämmverbund-System - Vorsatzschale

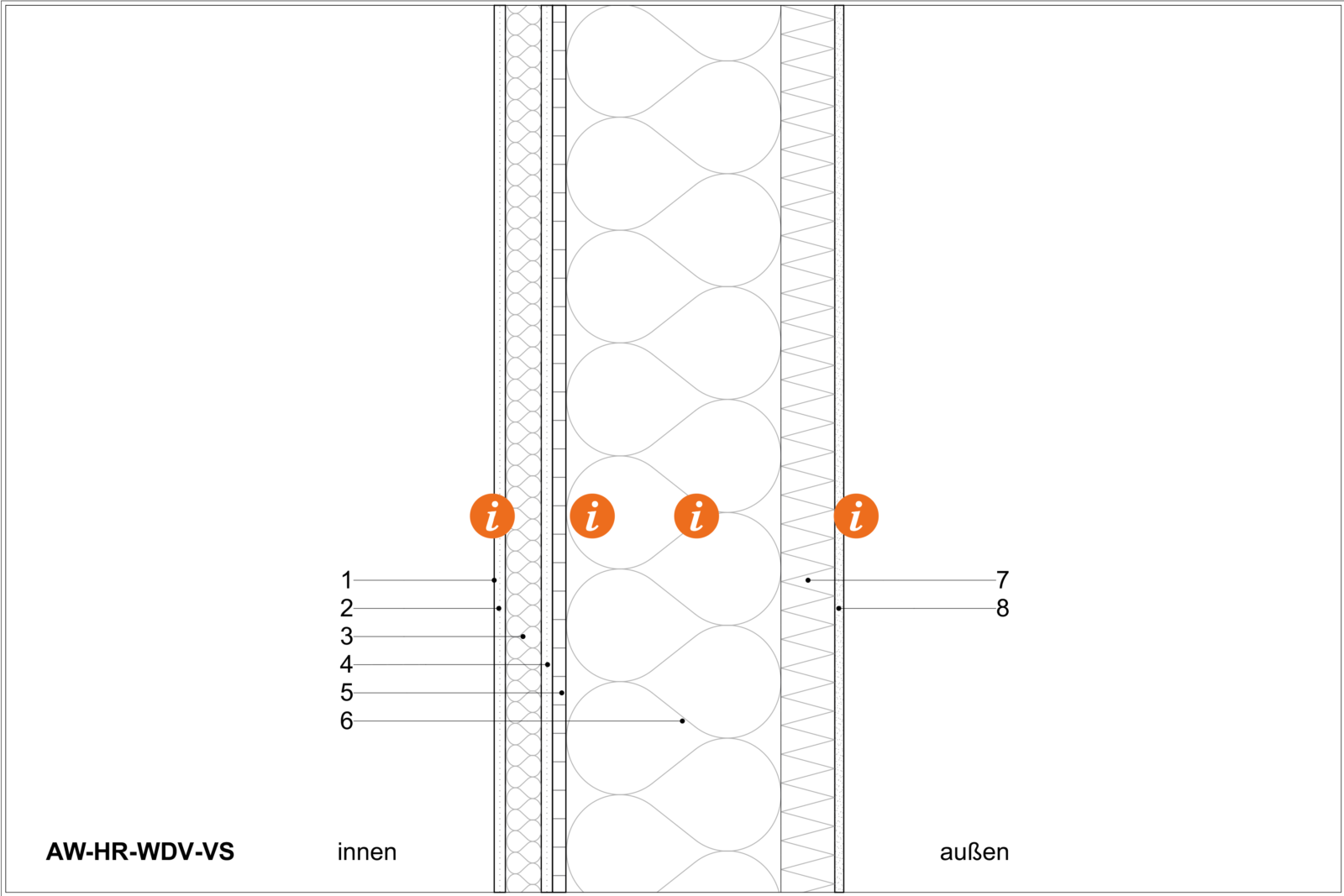

Technische Zeichnung des Aufbaus AW-HR-WDV-VS

GK3_AW-HR-WDV-VS PDF747.83 KB

  • Ökologische Bewertung

    ΣΔOI3: 51 Punkte/m2

    EIKON: 0,89 Punkte/m2

    Masse: 92,5 kg/m2

    PENRT: 782 MJ/m2

    GWP-total: -29,4 kg CO2 equ./m2

    AP: 0,223 kg SO2 equ./m2

    U-Wert: 0,135 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    5: Platten ggf. aussteifend wirksam.

    6: wenn Aussteifungsdiagonalen in der Konstruktionsebene, dann aufwendigeres Einblasverfahren.

    6: Konstruktionsvollholz maximal t=28cm; wenn größere Dämmebene erforderlich ist, dann Aufdoppelung oder Brettschichtholz BSH notwendig.

    6: Angegebener U-Wert wurde mit Zellulose berechnet. Bei anderen Dämmstoffen (wie zB Stroh) weicht der U-Wert leicht ab.

    7: Mind. d=6cm notwendig, für flächige Stabilität der Einblasdämmung. Ausführung mit „fliegenden Stößen“ möglich.

  • Bauphysik

    3: Im Bereich der E-Installationsverlegung Mineralwolle brandschutztechnisch notwendig, Lattung mit Schwingbügel entkoppelt (Variante Mineralwolle durchgehend verlegt).

    4: Gipsfaser als Bauteilschicht zum Schutz der OSB Platte (Abbrand).

    5: mind. 1,5 cm OSB (luftdicht verklebt) bzw. lt. Statik.

  • Herstellung

    Geringe Anzahl der Schichten, keine Folien (somit keine Folienanschlüsse).

    2-7: Werkseitige Vorfertigung inkl. Fenster, Fensterbank etc. möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_AW-HR-WDV-VS ZIP27.19 KB

Allplan_GK3_AW-HR-WDV-VS ZIP5.90 MB

IFC_GK3_AW-HR-WDV-VS.ifc ZIP11.29 KB
