AW – Holzriegel – Wärmedämmverbund-System – Lehmputz (1)

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK3 / Außenwand (GK3) / AW – Holzriegel – Wärmedämmverbund-System – Lehmputz (1)

Holzriegel - Wärmedämmverbund-System - Lehmputz (1)

6a_AW-HR-WDV-L1_GK3_mitText Bildergalerie öffnen
Patentierte Lopas-Wand aus ungebranntem Biofaserlehm, Holz und Stroh.

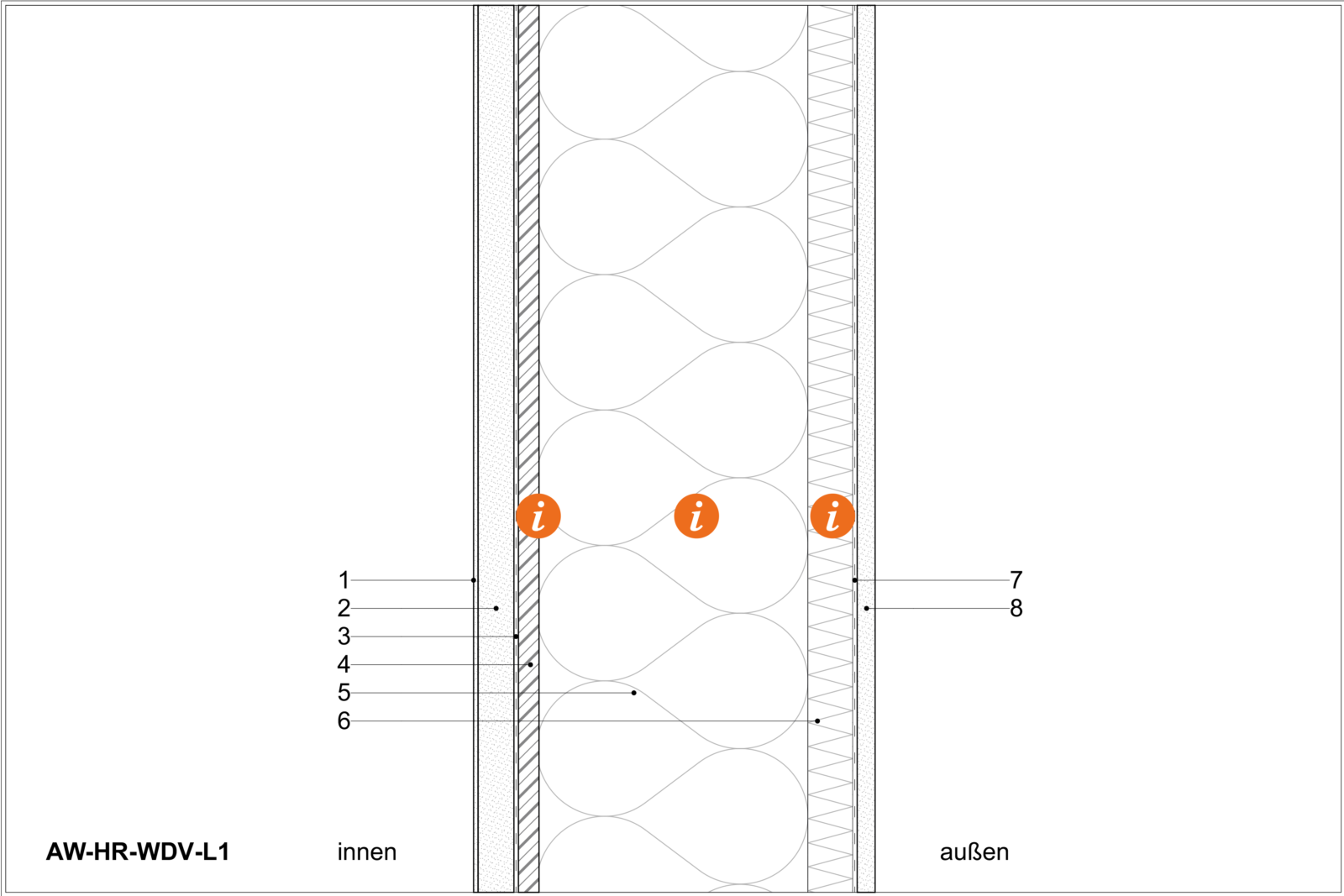

Technische Zeichnung des Aufbaus AW-HR-WDV-L1

GK3_AW-HR-WDV-L1 PDF769.60 KB

  • Ökologische Bewertung

    ΣΔOI3: 10 Punkte/m2

    EIKON: 0,69 Punkte/m2

    Masse: 180,3 kg/m2

    PENRT: 291 MJ/m2

    GWP-total: -74,9 kg CO2 equ./m2

    AP: 0,0987 kg SO2 equ./m2

    U-Wert: 0,167 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    4: Variante mit Rauschalung.

    5: Vollholzträger 80/300, 100/300 bzw. lt. Statik.

  • Bauphysik

    Passivhausgerecht luftdicht, aber im Gegensatz zu technischen Folien trotzdem diffusionsoffen und sehr gut kapillar leitfähig.

    Einfache Reparierbarkeit von Undichtheiten an Rissen.

  • Herstellung

    Geringe Anzahl der Schichten. Aufbau ohne Folien.

    2-7: Werkseitige Vorfertigung inkl. Wandbildner, Fenster, Fensterbank, Fassade etc. möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_AW-HR-WDV-L1 ZIP27.11 KB

Allplan_GK3_AW-HR-WDV-L1 ZIP5.90 MB

IFC_GK3_AW-HR-WDV-L1.ifc ZIP10.66 KB
