AW – Holzriegel – Fassade hinterlüftet – Vorsatzschale

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK3 / Außenwand (GK3) / AW – Holzriegel – Fassade hinterlüftet – Vorsatzschale

Holzriegel - Fassade hinterlüftet - Vorsatzschale

5a_AW-HR-HLÜ-VS_GK3_mitText Bildergalerie öffnen

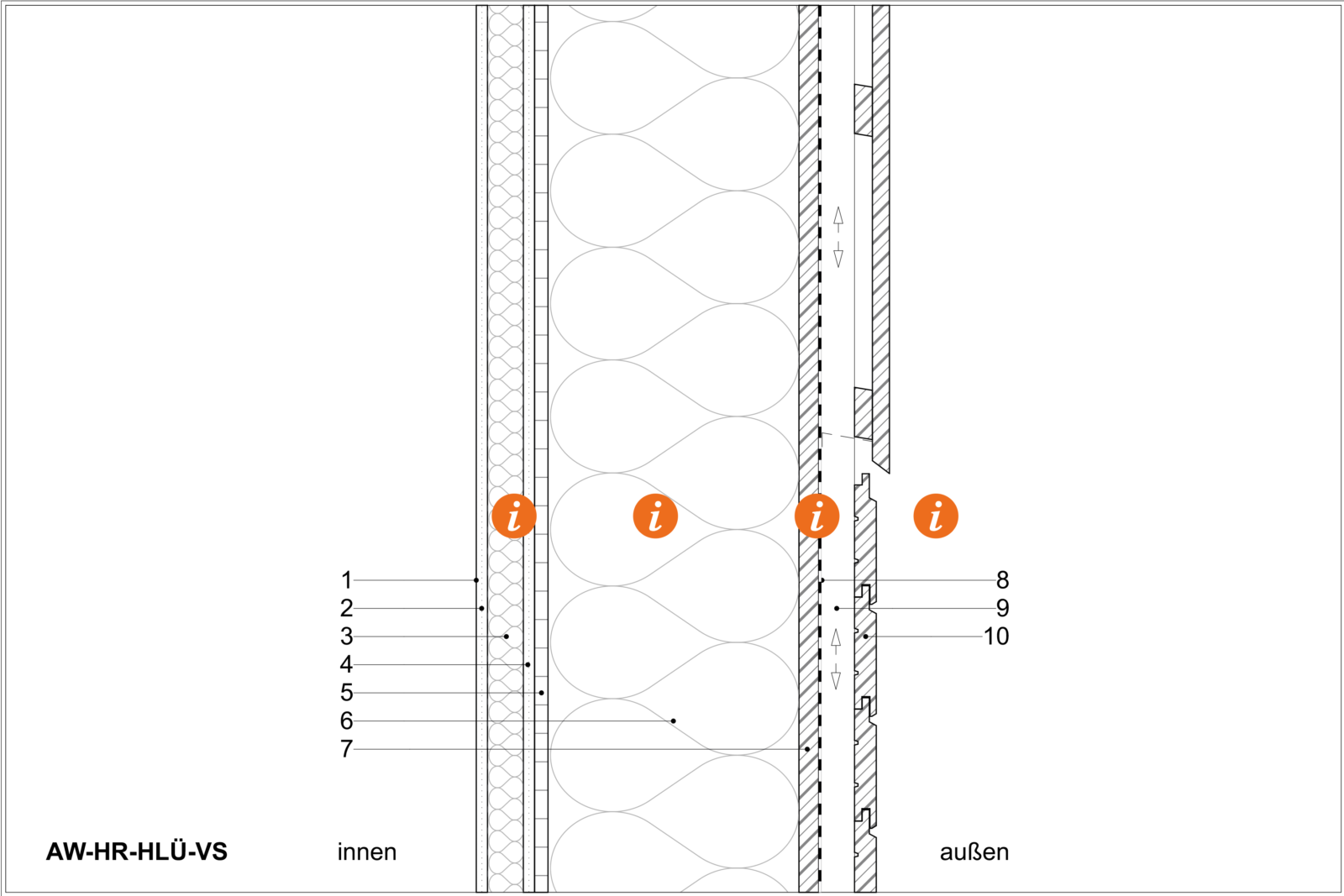

Technische Zeichnung des Aufbaus AW-HR-HLÜ-VS

GK3_AW-HR-HLÜ-VS PDF765.82 KB

  • Ökologische Bewertung

    ΣΔOI3: 26 Punkte/m2

    EIKON: 0,78 Punkte/m2

    Masse: 90,1 kg/m2

    PENRT: 476 MJ/m2

    GWP-total: -69,8 kg CO2 equ./m2

    AP: 0,160 kg SO2 equ./m2

    U-Wert: 0,131 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    5: Platten aussteifend wirksam;

    5-7: Aussteifungsdiagonalen oder BSP aussteifend in der Konstruktionsebene lt. Statik.

    6: Wenn Aussteifungsdiagonalen in der Konstruktionsebene, dann aufwendigeres Einblasverfahren.

    6: Konstruktionsvollholz maximal t=28cm; wenn größere Dämmebene erforderlich ist, dann Aufdoppelung oder Brettschichtholz BSH notwendig.

    6: Angegebener U-Wert wurde mit Zellulose berechnet. Bei anderen Dämmstoffen (wie zB Stroh) weicht der U-Wert leicht ab.

    7: Holzschalung aussteifend wirksam.

    7-10: Wenn Schalung mit offenen Fugen ausgeführt wird, dann muss Winddichtung UV-beständig und allseitig regendicht angeschlossen sein.

    9-10: Wenn Schalung vertikal sein soll, dann ist zusätzlich eine horizontale Lattung notwendig (d=3cm).

  • Bauphysik

    3: im Bereich der E-Installationsverlegung Mineralwolle MW brandschutztechnisch notwendig, Lattung mit Schwingbügel entkoppelt (Variante Mineralwolle durchgehend verlegt).

    4: Gipsfaserplatte als Bauteilschicht zum Schutz der OSB Platte (Abbrand).

    5: mind. 1,5 cm OSB (luftdicht verklebt) bzw. lt. Statik.

    Luftdichte Ausführung und Brandschutzanforderungen sind auch bei Installationsdurchführungen zu gewährleisten (Manschetten).

  • Herstellung

    4-10: Werkseitige Vorfertigung inkl. Fenster, Fensterbank etc. möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_AW-HR-HLUE-VS ZIP27.23 KB

Allplan_GK3_AW-HR-HLUE-VS ZIP5.90 MB

IFC_GK3_AW-HR-HLUE-VS.ifc ZIP11.43 KB
