AW – Holzmassiv – Wärmedämmverbund-System – Vorsatzschale

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK3 / Außenwand (GK3) / AW – Holzmassiv – Wärmedämmverbund-System – Vorsatzschale

Holzmassiv - Wärmedämmverbund-System - Vorsatzschale

3a_AW-HM-WDV-VS_GK3_mitText Bildergalerie öffnen

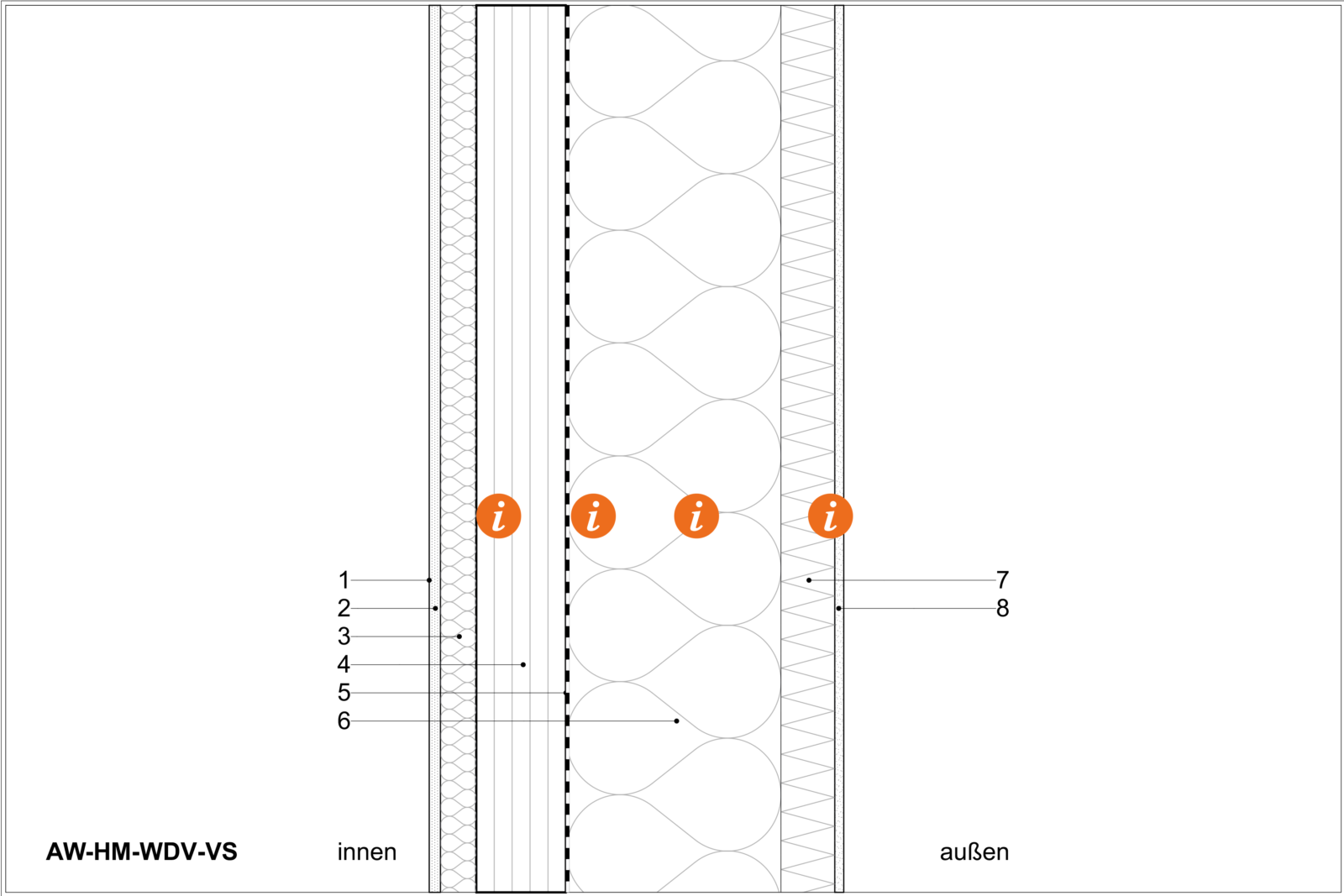

Technische Zeichnung des Aufbaus AW-HM-WDV-VS

GK3_AW-HM-WDV-VS PDF753.32 KB

  • Ökologische Bewertung

    ΣΔOI3: 58 Punkte/m2

    EIKON: 0,84 Punkte/m2

    Masse: 116,5 kg/m2

    PENRT: 978 MJ/m2

    GWP-total: -72,6 kg CO2 equ./m2

    AP: 0,284 kg SO2 equ./m2

    U-Wert: 0,123 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    6: Einblasdämmung nur von außen möglich, weil luftdichte Folie rückseitig auf Massivholzwand aufgebracht wird. Wenn die Dämmung werkseitig eingebracht wird, dann wird das Wand-Elemente schwerer.

    6: Angegebener U-Wert wurde mit Zellulose berechnet. Bei anderen Dämmstoffen (wie zB Stroh) weicht der U-Wert leicht ab.

    7: Mind. d=6cm notwendig, für flächige Stabilität der Einblasdämmung. Ausführung mit „fliegenden Stößen“ möglich.

  • Bauphysik

    3: Im Bereich der E-Installationsverlegung Mineralwolle brandschutztechnisch notwendig;

    7: Thermische Entkopplung der Rahmenstiele vorteilhaft aufgrund durchgängiger außenliegender Wärmedämmung.

  • Herstellung

    4-7: Werkseitige Vorfertigung inkl. Wandbildner, Fenster, Fensterbank, Fassade etc. möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_AW-HM-WDV-VS ZIP27.19 KB

Allplan_GK3_AW-HM-WDV-VS ZIP5.90 MB

IFC_GK3_AW-HM-WDV-VS.ifc ZIP10.83 KB
