AW – Holzmassiv – Fassade hinterlüftet – Lehmputz

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK3 / Außenwand (GK3) / AW – Holzmassiv – Fassade hinterlüftet – Lehmputz

Holzmassiv - Fassade hinterlüftet - Lehmputz

1a_AW-HM-HLÜ-L_GK3_mitText Bildergalerie öffnen

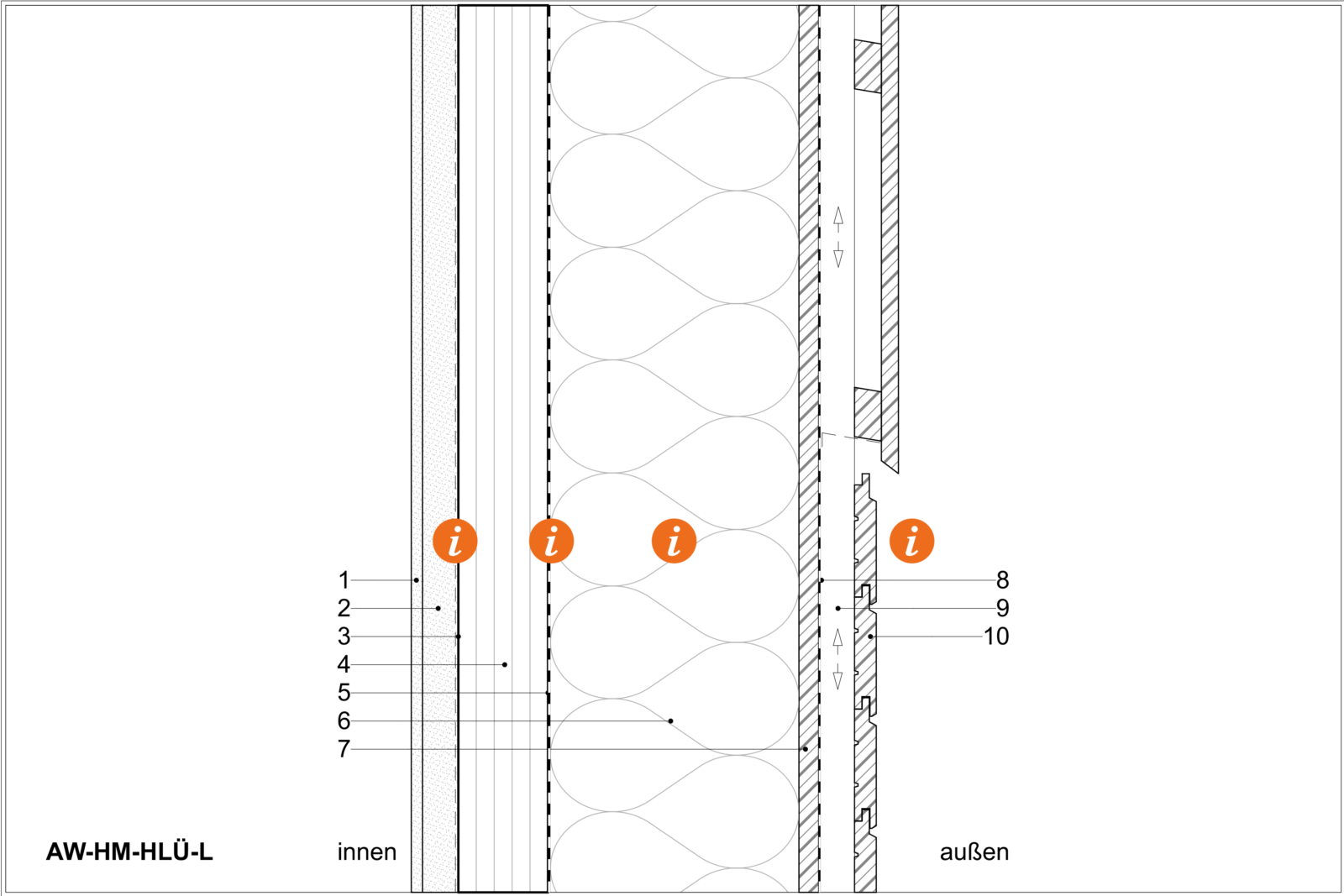

Technische Zeichnung des Aufbaus AW-HM-HLÜ-L

GK3_AW-HM-HLÜ-L PDF898.03 KB

  • Ökologische Bewertung

    ΣΔOI3: 34 Punkte/m2

    EIKON: 0,66 Punkte/m2

    Masse: 173,6 kg/m2

    PENRT: 680 MJ/m2

    GWP-total: -103 kg CO2 equ./m2

    AP: 0,215 kg SO2 equ./m2

    U-Wert: 0,132 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    1-2: Eingelegte E-Leitungen und/oder Wandheizung/kühlung möglich (Bautiefe von Dosen zu beachten).

    5: Einblasdämmung nur von außen möglich, weil luftdichte Folie rückseitig auf Massivholzwand aufgebracht wird. Wenn die Dämmung werkseitig eingebracht wird, dann wird das Wand-Elemente schwerer.

    6: Angegebener U-Wert wurde mit Zellulose berechnet. Bei anderen Dämmstoffen (wie zB Stroh) weicht der U-Wert leicht ab.

    8-10: Wenn Schalung mit offenen Fugen ausgeführt wird, dann muss Winddichtung UV-beständig und allseitig regendicht verklebt sein.

    9-10: Wenn Schalung vertikal sein soll, dann ist zusätzlich eine horizontale Lattung notwendig (d=3cm).

  • Bauphysik

    1-2: Lehm raumseitig erzeugt gute Feuchteregulierung und Wärmespeicherkapazität.

  • Herstellung

    2-10: Werkseitige Vorfertigung inkl. Wandbildner, Fenster, Fensterbank, Fassade etc. möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

    Allplan: natuREbuilt Aufbauten sind entweder über die Projektvorlage (Projektordner natuREbuilt) oder über Favoriten in Allplan integrierbar. Um Nachhaltigkeitsparameter von zusammengesetzten Schichten (zB. Holzriegelbau + Zellulose-Dämmung) einzuspielen, kann über das Script https://bimtools.u6.at/materialmix/ (Achtung! Betaversion) auf baubook Daten zugegriffen werden. Der ausgegebene Code nach Eingabe der Schichten ist herunterzuladen und mit der ursprünglichen Datei nachhaltigkeit_R (aufrufbar unter dem Programmordner Allplan-Allmenu-Service-Windows Explorer-Allg. Programmdaten-Etc-Scripts) zu ersetzen. Bei Fragen melden Sie sich bitte beim Allplan Support.

ArchiCAD_GK3_AW-HM-HLUE-L ZIP27.22 KB

Allplan_GK3_AW-HM-HLUE-L ZIP5.88 MB

IFC_GK3_AW-HM-HLUE-L.ifc ZIP9.86 KB
