SD – Holzsparren – hinterlüftet

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK4 / Steildach (GK4) / SD – Holzsparren – hinterlüftet

Holzsparren - hinterlüftet

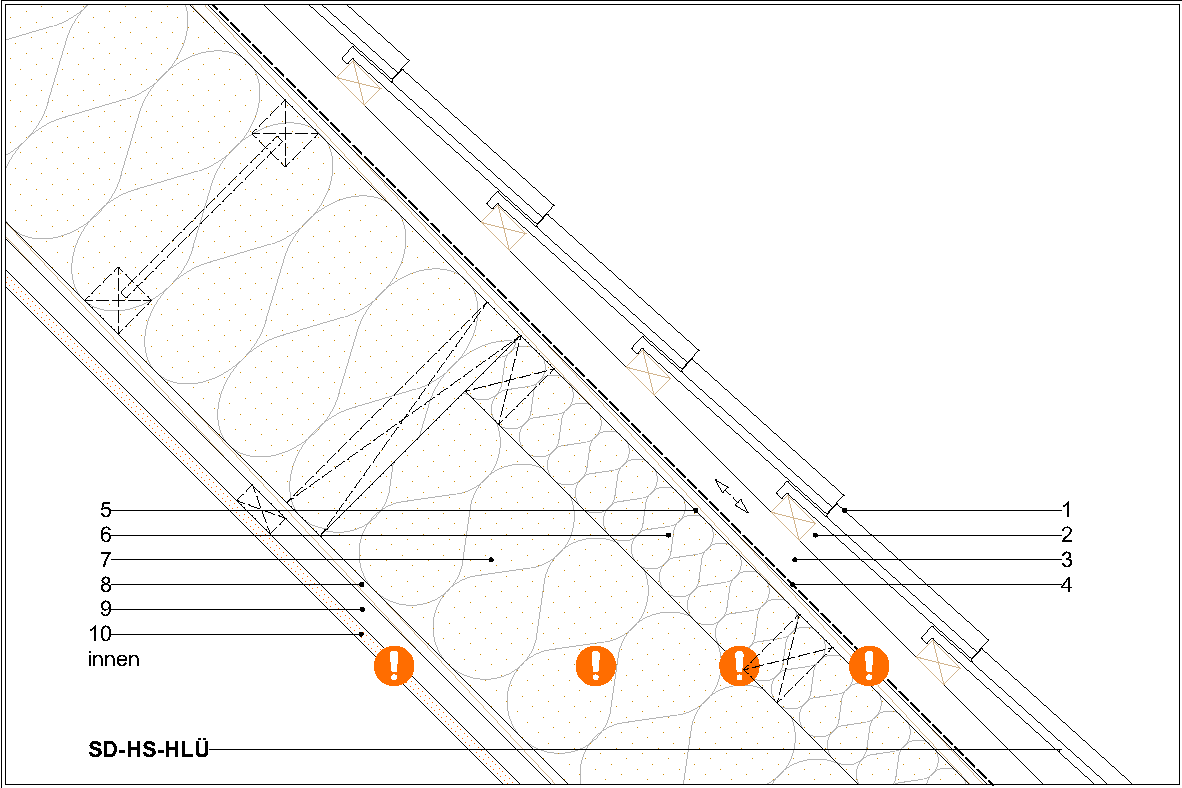

SD-HS-HLÜ_GK4_mitText Bildergalerie öffnen
Technische Zeichnung des Aufbaus SD-HS-HLÜ

GK4_SD-HS-HLUE PDF804.60 KB

  • Ökologische Bewertung

    ΣΔOI3: 37 Punkte/m2

    EIKON: 0,87Punkte/m2

    Masse: 154,1 kg/m2

    PENRT: 738 MJ/m2

    GWP-total: -48,4 kg CO2 equ./m2

    AP: 0,156 kg SO2 equ./m2

    U-Wert: 0,110 W/m2K

  • Konstruktion

    6-7: alternativ mit BSH oder Holz-I-Trägern

  • Bauphysik

    4-5: alternativ zur Unterdeckbahn und Massivholzschalung ist auch eine wasserfeste MDF Platte möglich.

    6-7: lt. OIB RL2, GK4, Dach <60°: REI 30, Dämmschicht in der Dachkonstruktion: B

  • Herstellung

    5-8: Vorfertigung möglich

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

ArchiCAD_GK4_SD-HS-HLUE ZIP5.84 KB

IFC_GK4_SD-HS-HLUE.ifc ZIP19.10 KB
