GD – Holzmassiv – Vorsatzschale

Holzmassiv - Vorsatzschale

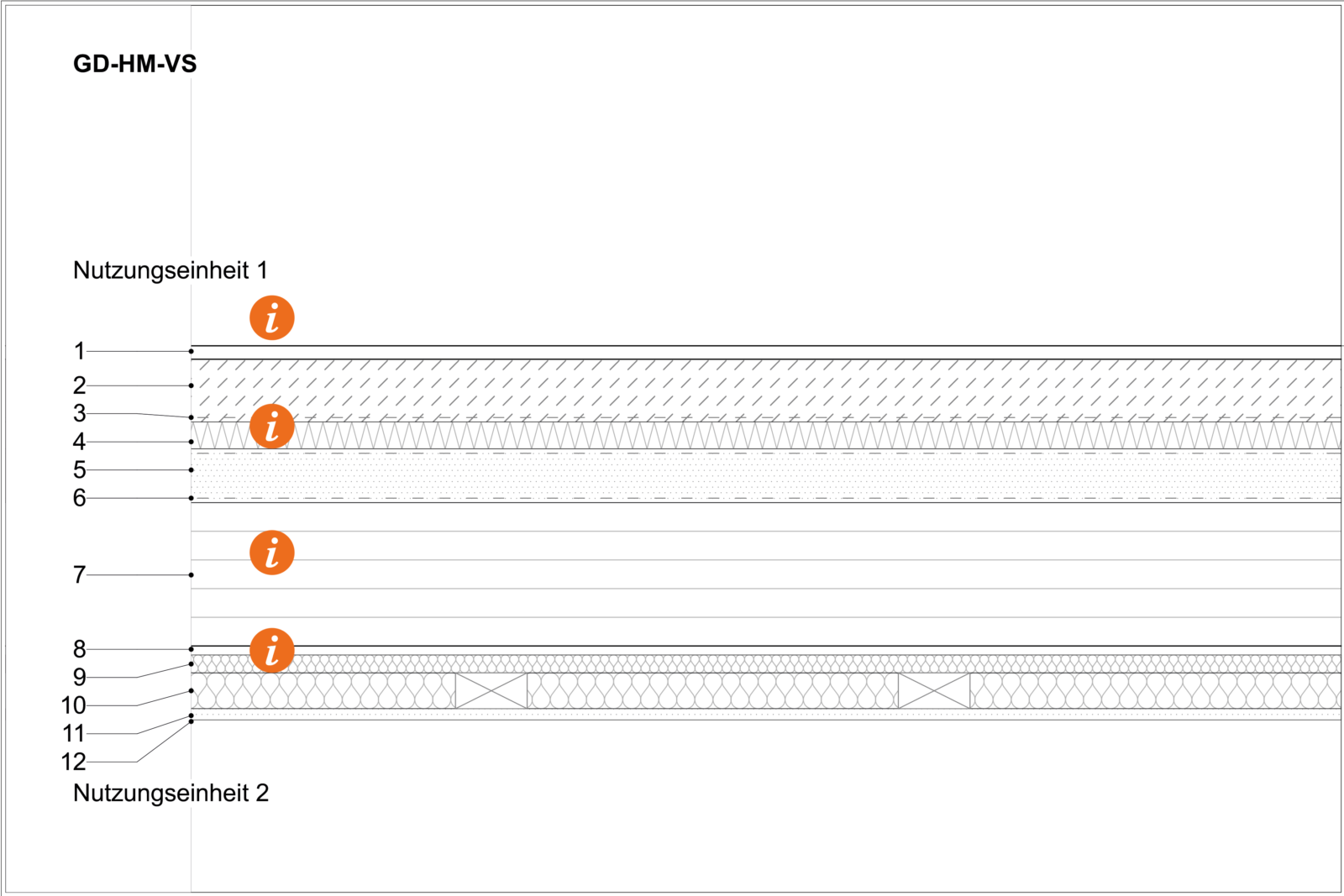

Technische Zeichnung des Aufbaus GD-HM-VS

GK4_GD-HM-VS PDF789.39 KB

  • Ökologische Bewertung

    ΣΔOI3: 69 Punkte/m2

    EIKON: 0,58 Punkte/m2

    Masse: 345,7 kg/m2

    PENRT: 1067 MJ/m2

    GWP-total: -67,7 kg CO2 equ./m2

    AP: 0,339 kg SO2 equ./m2

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    2: trockener Aufbau wäre anzustreben!

    4: dynamische Steifigkeit s‘ ≤ 9MN/m³

    5: E-Leitungsführung möglich, jedoch keine LÜ-Leitungen.

    6: Wenn diese Schicht notwendig für eine geschoßweise Abdichtung im Bauverlauf, dann muss ein anderes Material gewählt werden (wasserresistent; Ableitung mitdenken).

    10: E-Leitungsführung (Bautiefe von Dosen zu beachten).

  • Bauphysik

    5: „gefasste Schüttung“ mit Kanthölzer und Splittschüttung (siehe Prüfbericht IFT Rosenheim unter weiterführenden Informationen).

  • Herstellung

    7: BSP (als Industrieprodukt) wird meist direkt auf die Baustelle/Montagestelle geliefert. Notwendige Fräsungen, Ausschnitte etc. sind vorab abzustimmen.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

ArchiCAD_GK4_GD-HM-VS ZIP5.76 KB

IFC_GK4_GD-HM-VS.ifc ZIP10.74 KB
