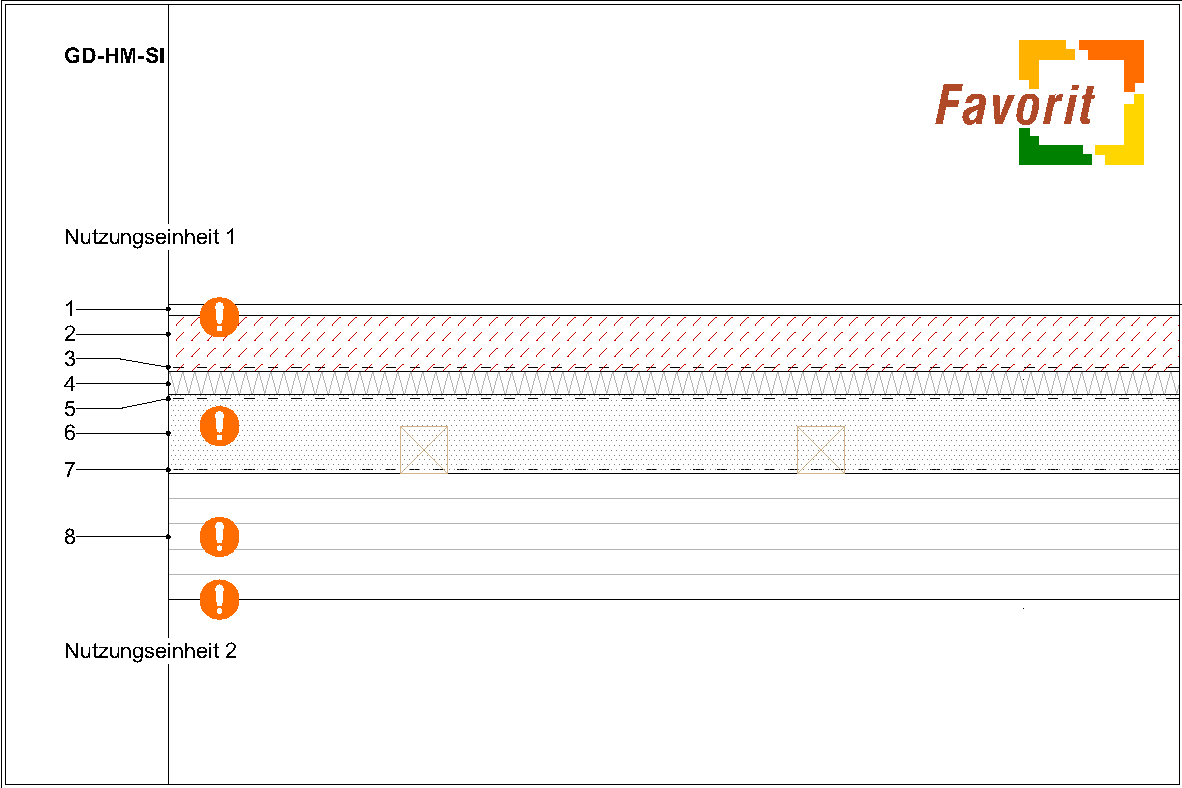

Aufbau-Grafik (mit Beschriftung / Nummerierung)
Tabelle lt. IBO (vereinfacht)
Auswertungen lt. IBO
ΣΔOI3:
EIKON:
Masse:
PENRT:
GWP-total:
AP:
U-Wert:

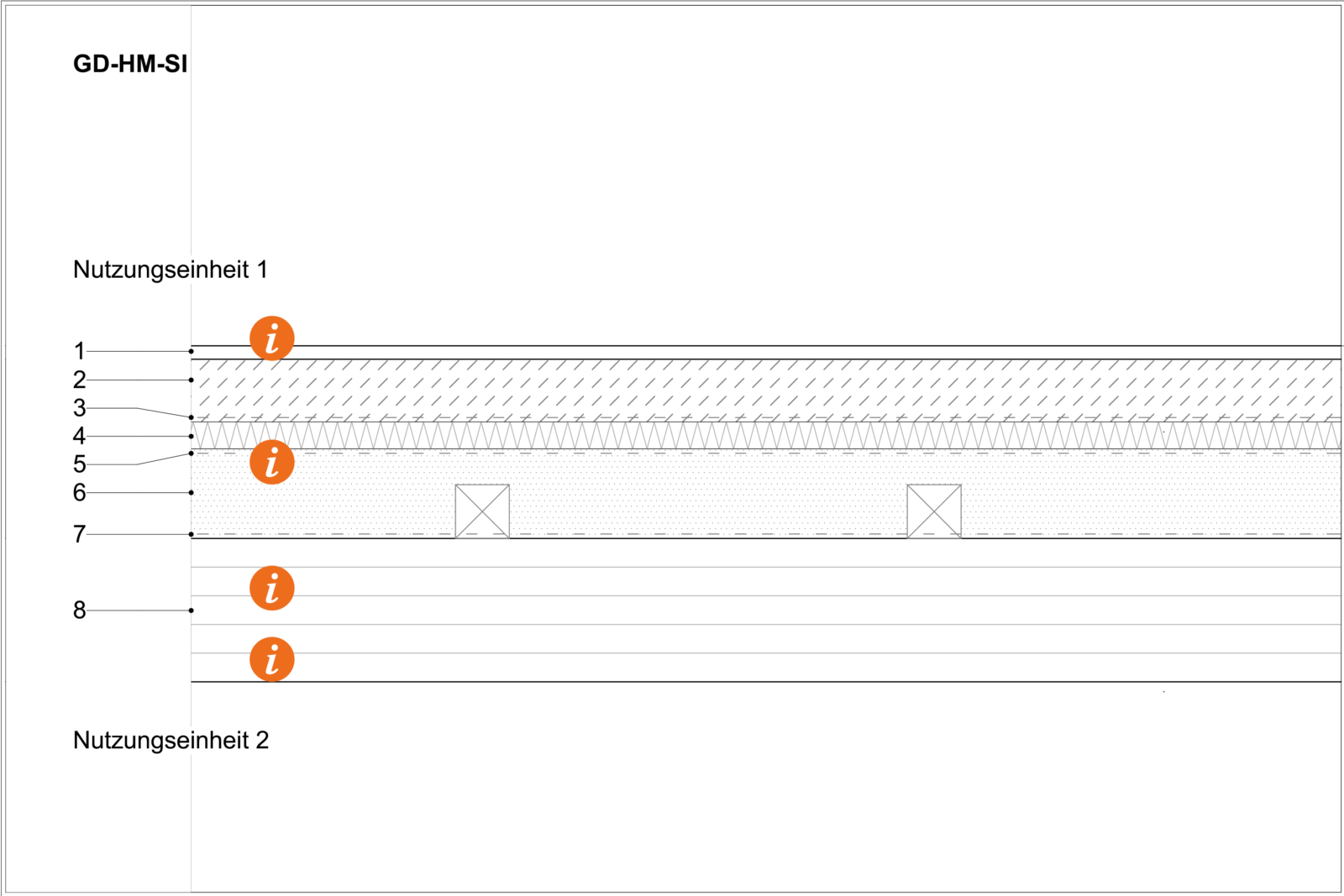

Aufbau-Grafik (mit Beschriftung / Nummerierung)
Tabelle lt. IBO (vereinfacht)
Auswertungen lt. IBO
ΣΔOI3:
EIKON:
Masse:
PENRT:
GWP-total:
AP:
U-Wert:
Erklärung zu auffallend positiven oder negativen OI3 Werten:
2: Negative OI3-Bewertung der Schicht: Zementestrich.
7: Negative OI3-Bewertung der Schicht: Brettsperrholz (verleimt).
2: trockener Aufbau ist anzustreben!
6: E-Leitungsführung möglich, jedoch keine LÜ-Leitungen.
7: Wenn Schicht notwendig ist auch für Abdichtung im Bauverlauf, dann anderes Material zu wählen (wasserresistent; Ableitung mitdenken).
8: E-Leitungsführung für Deckenleuchte etc.: Fräsung an Oberseite notwendig, statisch jedoch nur in Faserrichtung.
8: Oberflächenqualität, Sichtqualität festzulegen. Oberflächenschutz im Bauverlauf.
6: „gefasste Schüttung“ mit Kanthölzer und Splittschüttung (siehe Prüfbericht IFT Rosenheim).
8: BSP Sicht: mind. 5-lagig (Stärke lt. Abbrandberechnung).
7: Abdichtung im Bauverlauf für Schutz der Sichtoberflächen.
8: Sichtoberflächen im Bauverlauf ggf. zu schützen.
8: BSP (als Industrieprodukt) wird meist direkt auf die Baustelle/Montagestelle geliefert. Notwendige Fräsungen, Ausschnitte etc. sind vorab abzustimmen.
Siehe Tabellenwerte.
