FB – Streifenfundament – Dämmung oben – hinterlüftet

Streifenfundament - Dämmung oben - hinterlüftet

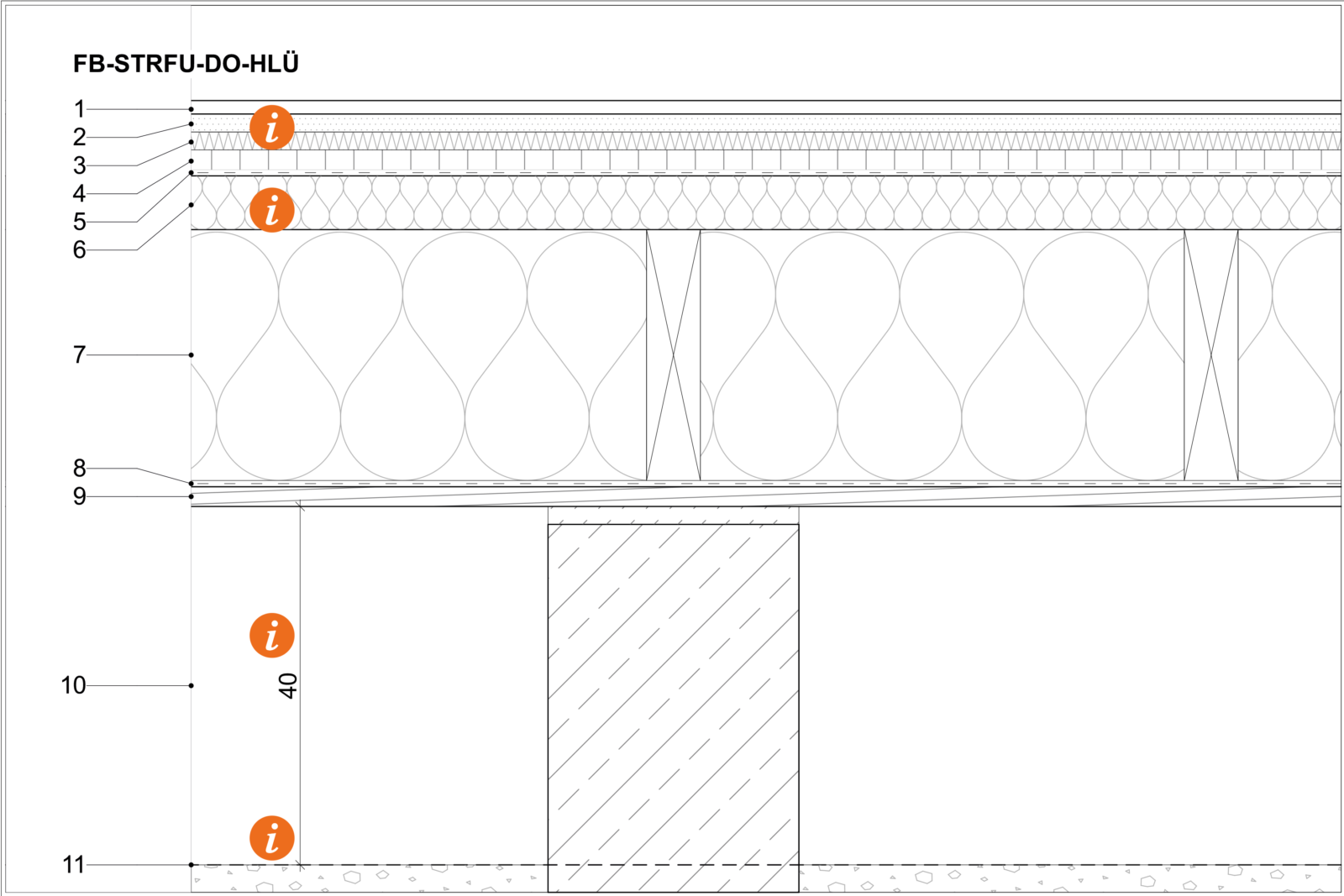

Technische Zeichnung des Aufbaus FB-STRFU-DO-HLÜ

GK4_FB-STRFU-DO-HLUE PDF847.12 KB

  • Ökologische Bewertung

    ΣΔOI3: 47 Punkte/m2

    EIKON: 0,92 Punkte/m2

    Masse: 167,8 kg/m2

    PENRT: 673 MJ/m2

    GWP-total: -41,0 kg CO2 equ./m2

    AP: 0,237 kg SO2 equ./m2

    U-Wert: 0,115 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    2-4: trockener Bodenaufbau.

  • Bauphysik

    11-12: 10cm unter Kies-Oberkante diffusionshemmende Schicht: ist neben der ausreichenden Durchlüftung die wesentliche Voraussetzung für das Funktionieren des Aufbaus!

  • Herstellung

    4-9: werkseitige Vorfertigung möglich. Streifenfundament mit Nivellement-Ausgleichsschicht + Feuchtigkeitsisolierung zum Holzelement anschließen. Frühzeitige Klärung der konstruktiven Verbindung der Wand, Boden mit Streifenfundament notwendig

    7: Setzmaß der Holzkonstruktion beim Fassadenanschluss berücksichtigen

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

ArchiCAD_GK4_FB-STRFU-DO-HLUE ZIP5.89 KB

IFC_GK4_FB-STRFU-DO-HLUE.ifc ZIP12.70 KB
