AW – Holzriegel – Wärmedämmverbund-System – Lehmputz (1)

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK4 / Außenwand (GK4) / AW – Holzriegel – Wärmedämmverbund-System – Lehmputz (1)

Holzriegel - Wärmedämmverbund-System - Lehmputz (1)

6a_AW-HR-WDV-L1_GK4_mitText Bildergalerie öffnen
Patentierte Lopas-Wand aus ungebranntem Biofaserlehm, Holz und Stroh.

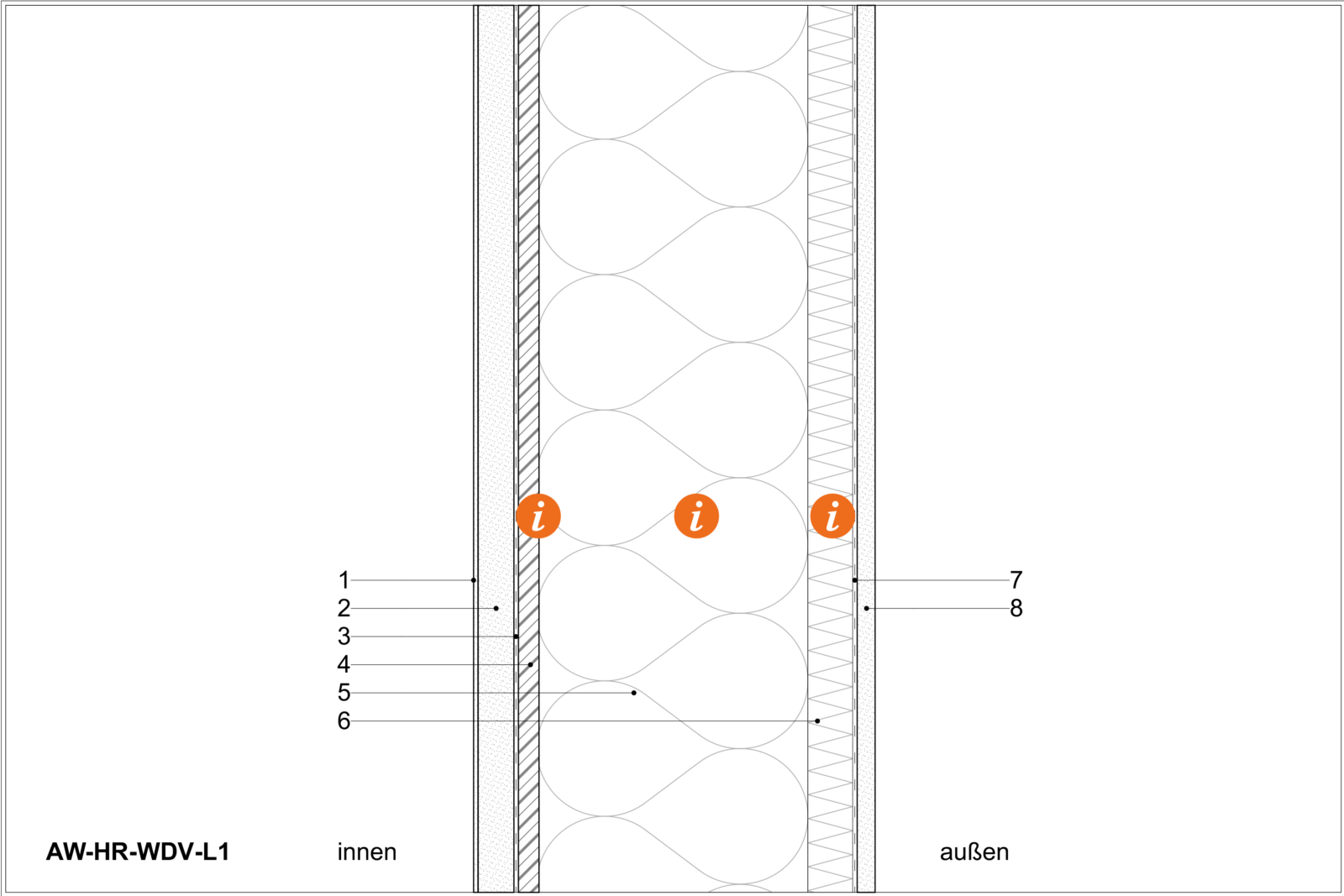

Technische Zeichnung des Aufbaus AW-HR-WDV-L1

GK4_AW-HR-WDV-L1 PDF771.23 KB

  • Ökologische Bewertung

    ΣΔOI3: 11 Punkte/m2

    EIKON: 0,67 Punkte/m2

    Masse: 183,8 kg/m2

    PENRT: 307 MJ/m2

    GWP-total: -80,1 kg CO2 equ./m2

    AP: 0,104 kg SO2 equ./m2

    U-Wert: 0,167 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    4: Variante mit Rauschalung.

    5: Vollholzträger 80/300, 100/300 bzw. lt. Statik.

  • Bauphysik

    Passivhausgerecht luftdicht, aber im Gegensatz zu technischen Folien trotzdem diffusionsoffen und sehr gut kapillar leitfähig.

    Einfache Reparierbarkeit von Undichtheiten an Rissen.

  • Herstellung

    Geringe Anzahl der Schichten. Aufbau ohne Folien.

    2-7: Werkseitige Vorfertigung inkl. Wandbildner, Fenster, Fensterbank, Fassade etc. möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

ArchiCAD_GK4_AW-HR-WDV-L1 ZIP5.78 KB

IFC_GK4_AW-HR-WDV-L1.ifc ZIP10.66 KB
