AW – Holzriegel – Fassade hinterlüftet – Vorsatzschale

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK4 / Außenwand (GK4) / AW – Holzriegel – Fassade hinterlüftet – Vorsatzschale

Holzriegel - Fassade hinterlüftet - Vorsatzschale

5a_AW-HR-HLÜ-VS_GK4_mitText Bildergalerie öffnen

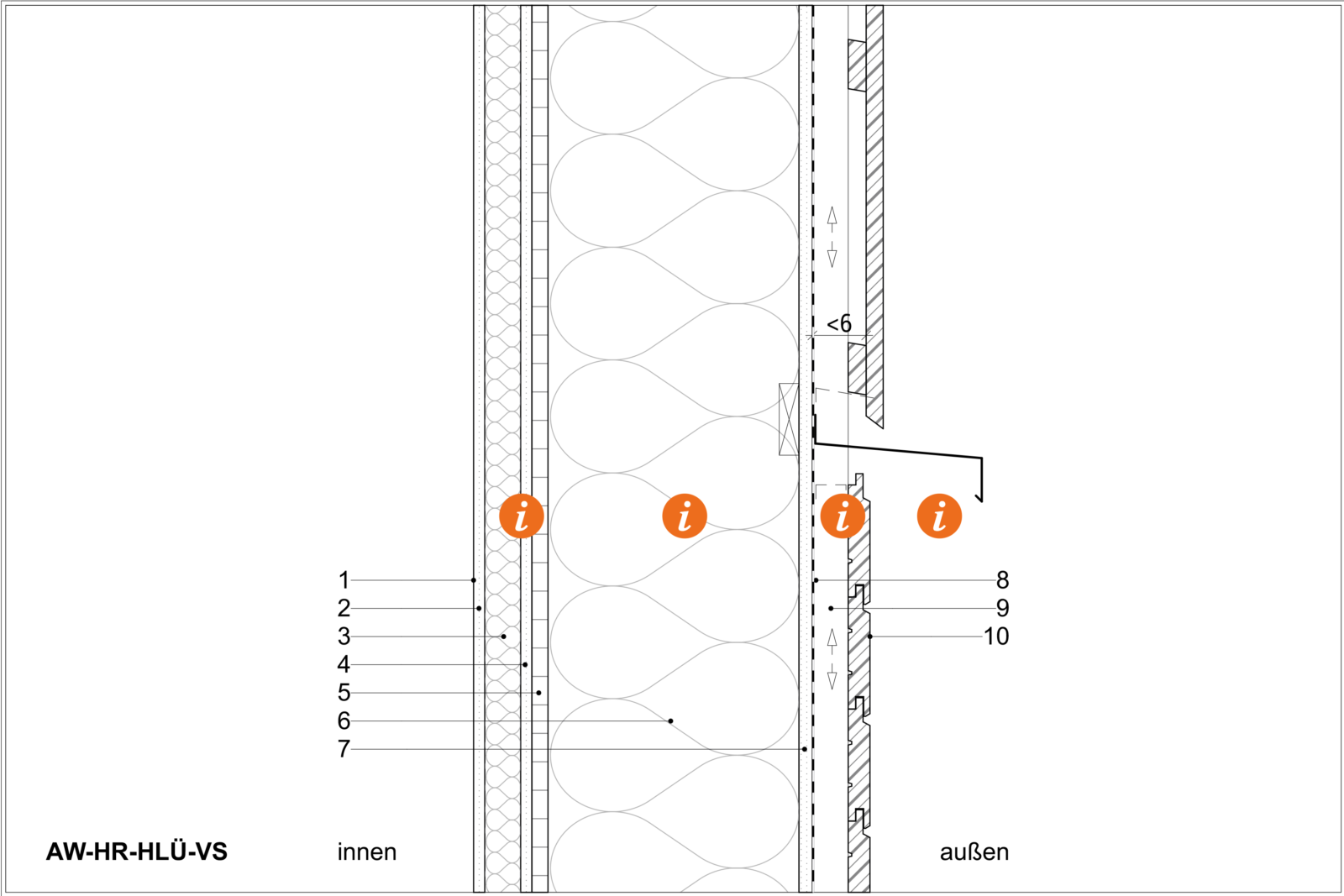

Technische Zeichnung des Aufbaus AW-HR-HLÜ-VS

GK4_AW-HR-HLÜ-VS PDF751.67 KB

  • Ökologische Bewertung

    ΣΔOI3: 33 Punkte/m2

    EIKON: 0,83 Punkte/m2

    Masse: 97,7 kg/m2

    PENRT: 545 MJ/m2

    GWP-total: -53,8 kg CO2 equ./m2

    AP: 0,177 kg SO2 equ./m2

    U-Wert: 0,133 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    4-6: Aussteifungsdiagonalen oder BSP aussteifend in der Konstruktionsebene lt. Statik.

    6: Wenn Aussteifungsdiagonalen in der Konstruktionsebene, dann aufwendigeres Einblasverfahren.

    6: KVH maximal t=28cm; wenn größere Dämmebene erforderlich ist, dann Aufdoppelung oder Brettschichtholz BSH notwendig.

    6: Angegebener U-Wert wurde mit Zellulose berechnet. Bei anderen Dämmstoffen (wie zB Stroh) weicht der U-Wert leicht ab.

    7: Platten aussteifend wirksam; A2 nicht brennbar.

    8-10: Wenn Schalung mit offenen Fugen, dann muss Winddichtung UV-beständig und allseitig regendicht angeschlossen sein.

    8-10: Wenn Schalung vertikal sein soll, dann zusätzlich horizontale Lattung notwendig (d=3cm).

  • Bauphysik

    8-10: Geschossweise waagrechte Brandsperren Gemäß ÖN B2332 (z.B. mit auskragenden waagrechten Stahlblechen);

    Luftdichte Ausführung und Brandschutzanforderungen sind auch bei Installationsdurchführungen zu gewährleisten (Manschetten).

  • Herstellung

    2-10: hohe Werkseitige Vorfertigung inkl. Wandbildner, Fenster, Fensterbank, Fassade etc. möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

ArchiCAD_GK4_AW-HR-HLUE-VS ZIP5.95 KB

IFC_GK4_AW-HR-HLUE-VS.ifc ZIP10.48 KB
