AW-HR-HLÜ-L

Außenwand - Holzrahmenbau - hinterlüftet - Lehmstarkputz (GK4)

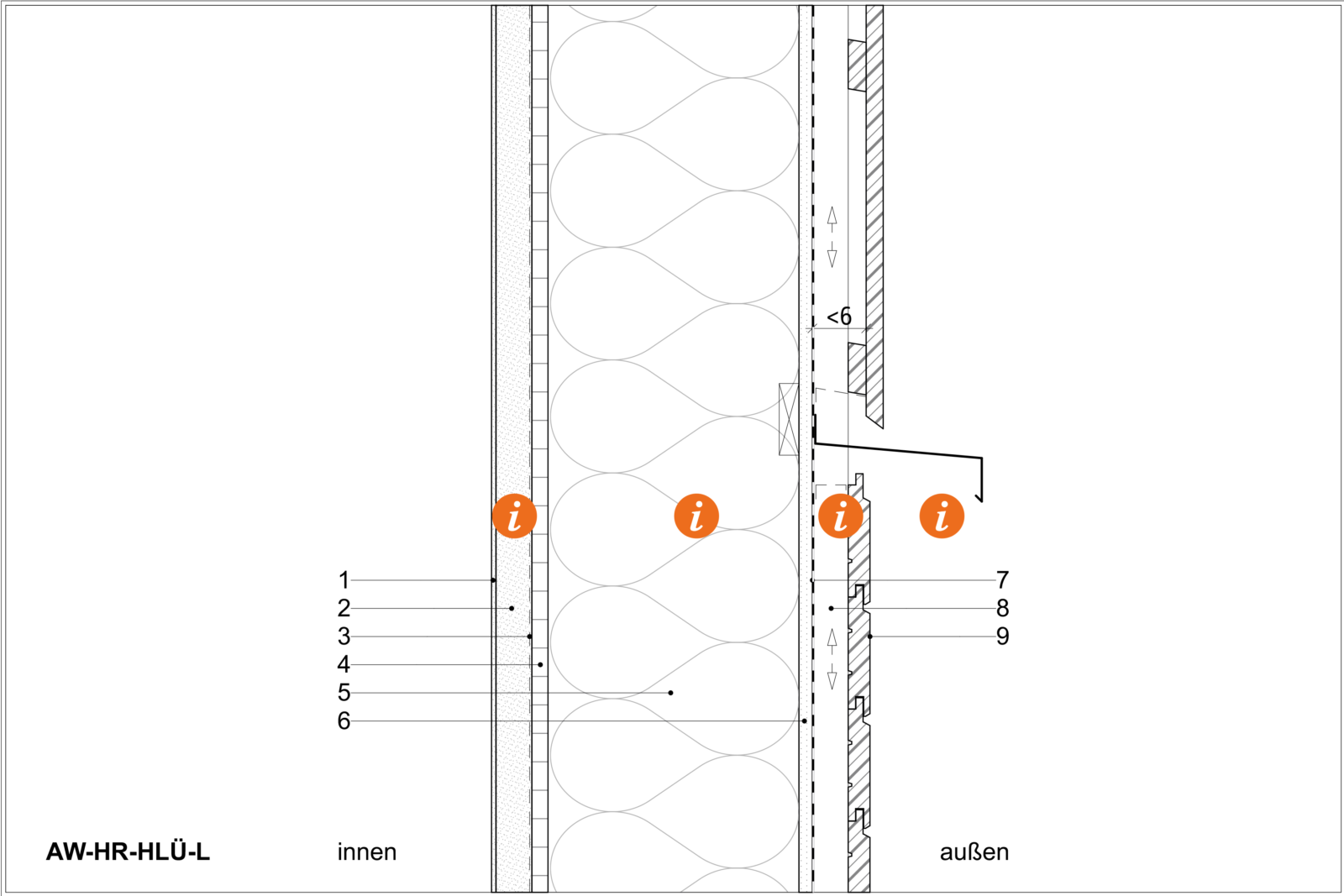

Aufbau-Grafik (mit Beschriftung / Nummerierung)

Tabelle lt. IBO (vereinfacht)

Auswertungen lt. IBO

ΣΔOI3:

EIKON:

Masse:

PENRT:

GWP-total:

AP:

U-Wert:

  • Ökologie

    Erklärung zu auffallend positiven oder negativen OI3 Werten:

    natuREbuilt empfiehlt diesen Aufbau.

  • Konstruktion

    4: Platten aussteifend wirksam.

    4-6: Aussteifungsdiagonalen oder BSP aussteifend in der Konstruktionsebene lt. Statik.

    5: Wenn Aussteifungsdiagonalen in der Konstruktionsebene, dann aufwendigeres Einblasverfahren.

    5: KVH-6/28; é =max. 62,5; bzw. lt. Statik.

    5: KVH maximal t=28cm; wenn größere Dämmebene erforderlich ist, dann Aufdoppelung oder Brettschichtholz BSH notwendig.

    5: Alternativ Stroheinblasdämmung möglich (Achtung: schlechterer Lambda-Wert, deshalb stärkere Dämmebene).

    6: Platten aussteifend wirksam; A2 nicht brennbar.

    7-9: Wenn Schalung mit offenen Fugen, dann muss Winddichtung UV-beständig sein.
    8-9: Wenn Schalung vertikal sein soll, dann zusätzlich horizontale Lattung notwendig (d=3cm).

  • Bauphysik (Brandschutz / Schallschutz / Wärmeschutz)

    1-2: Lehm raumseitig erzeugt gute Feuchteregulierung und Wärmespeicherkapazität.

    4: Gipsfaserplatte als Bauteilschicht zum Schutz der OSB Platte (Abbrand).

    5: mind. 1,5 cm OSB (luftdicht verklebt) bzw. lt. Statik.

    9: Geschossweise waagrechte Brandsperren Gemäß ÖN B2332 (z.B. mit auskragenden waagrechten Stahlblechen);

    Luftdichte Ausführung und Brandschutzanforderungen sind auch bei Installationsdurchführungen zu gewährleisten (Manschetten).

  • Produktion / Vorfertigung / Montage

    2-9: hohe Werkseitige Vorfertigung inkl. Wandbildner, Fenster, Fensterbank, Fassade etc. möglich.

  • Trennbarkeit / Wiederverwendbarkeit / Recyclingfähigkeit

    Siehe Tabellenwerte.
