AW – Holzmassiv – Wärmedämmverbund-System – Vorsatzschale

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK4 / Außenwand (GK4) / AW – Holzmassiv – Wärmedämmverbund-System – Vorsatzschale

Holzmassiv - Wärmedämmverbund-System - Vorsatzschale

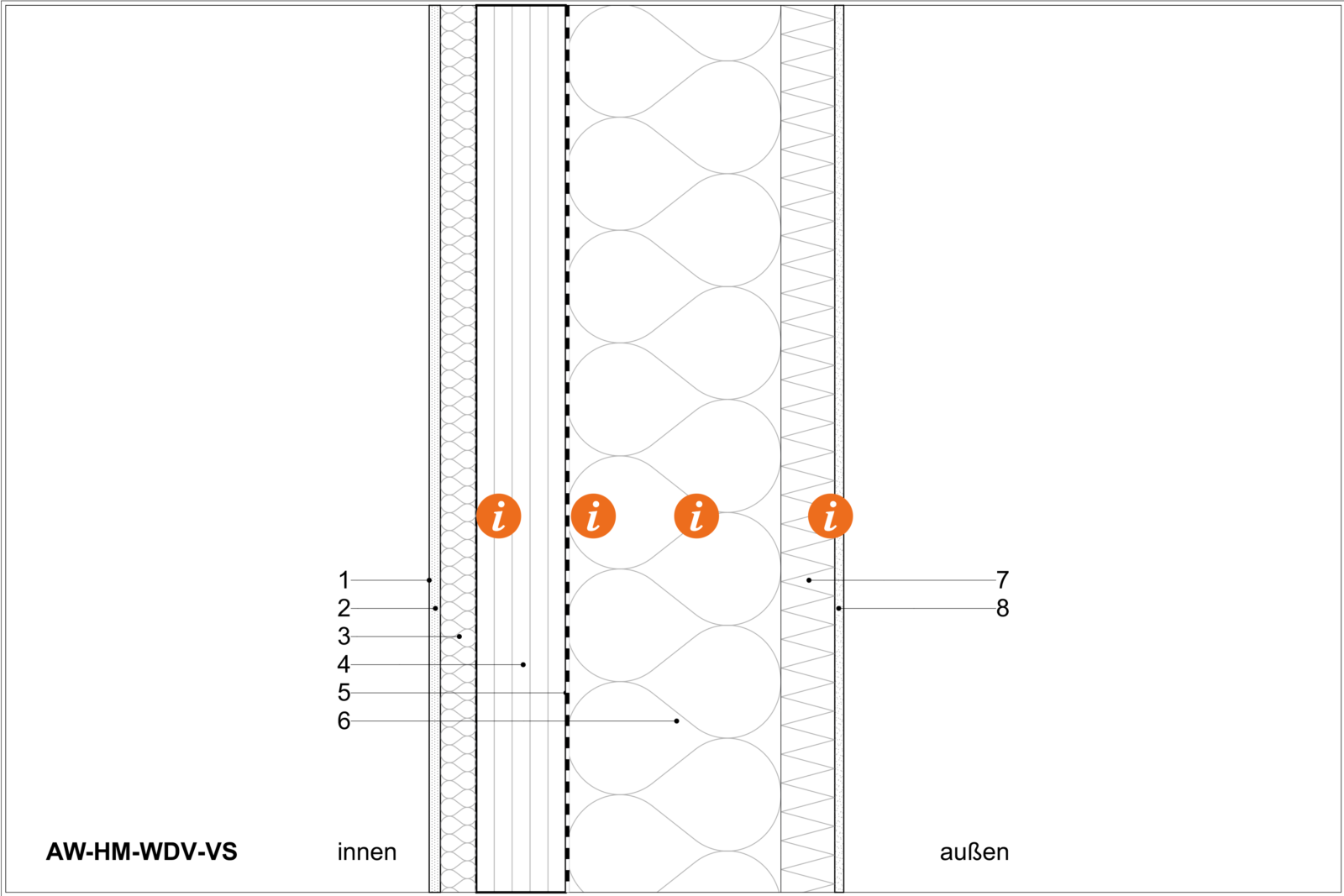

3a_AW-HM-WDV-VS_GK4_mitText Bildergalerie öffnen
Technische Zeichnung des Aufbaus AW-HM-WDV-VS

GK4_AW-HM-WDV-VS PDF755.25 KB

  • Ökologische Bewertung

    ΣΔOI3: 58 Punkte/m2

    EIKON: 0,84 Punkte/m2

    Masse: 116,5 kg/m2

    PENRT: 978 MJ/m2

    GWP-total: -72,6 kg CO2 equ./m2

    AP: 0,284 kg SO2 equ./m2

    U-Wert: 0,123 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    6: Einblasdämmung nur von außen möglich, weil luftdichte Folie rückseitig auf Massivholzwand aufgebracht wird. Wenn die Dämmung werkseitig eingebracht wird, dann wird das Wand-Elemente schwerer.

    6: Angegebener U-Wert wurde mit Zellulose berechnet. Bei anderen Dämmstoffen (wie zB Stroh) weicht der U-Wert leicht ab.

    7: Mind. d=6cm notwendig, für flächige Stabilität der Einblasdämmung. Ausführung mit „fliegenden Stößen“ möglich.

  • Bauphysik

    3: Im Bereich der E-Installationsverlegung Mineralwolle brandschutztechnisch notwendig;

    7: Thermische Entkopplung der Rahmenstiele vorteilhaft aufgrund durchgängiger außenliegender Wärmedämmung.

    7: Nut-Feder-System; 20cm hohe, 4cm starke Steinwolleplatte +1,8cm Gipsfaserplatte im Deckenbereich ODER 6cm Gutex-Holzweichfaserplatte Pyroresist C-s1

  • Herstellung

    4-7: Werkseitige Vorfertigung inkl. Wandbildner, Fenster, Fensterbank, Fassade etc. möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

ArchiCAD_GK4_AW-HM-WDV-VS ZIP5.88 KB

IFC_GK4_AW-HM-WDV-VS.ifc ZIP9.81 KB
