AW – Holzmassiv – Wärmedämmverbund-System – Lehmputz

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK4 / Außenwand (GK4) / AW – Holzmassiv – Wärmedämmverbund-System – Lehmputz

Holzmassiv - Wärmedämmverbund-System - Lehmputz

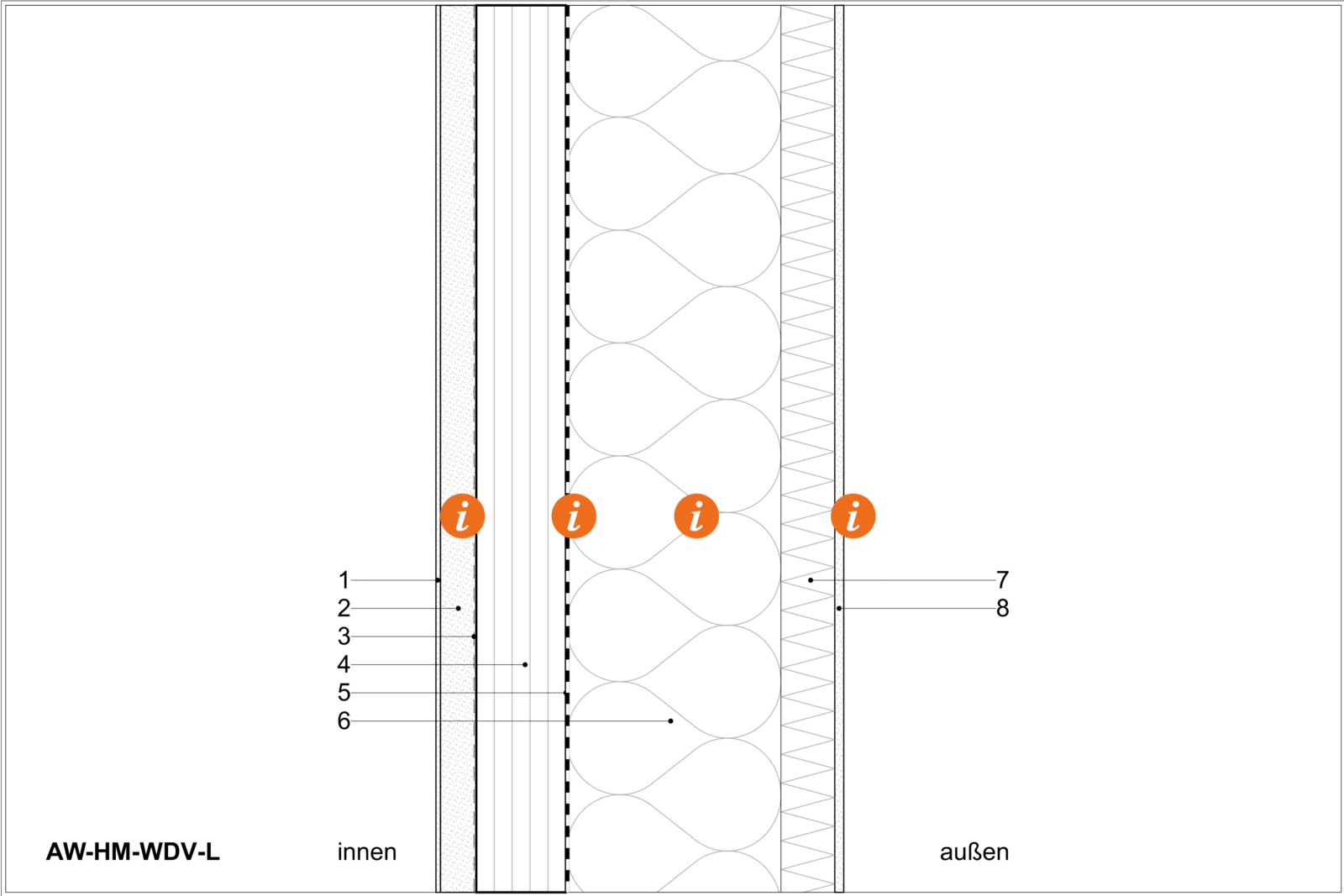

2a_AW-HM-WDV-L_GK4_mitText Bildergalerie öffnen
Technische Zeichnung des Aufbaus AW-HM-WDV-L

GK4_AW-HM-WDV-L PDF777.07 KB

  • Ökologische Bewertung

    ΣΔOI3: 59 Punkte/m2

    EIKON: 0,77 Punkte/m2

    Masse: 176,1 kg/m2

    PENRT: 985 MJ/m2

    GWP-total: -63,3 kg CO2 equ./m2

    AP: 0,277 kg SO2 equ./m2

    U-Wert: 0,137 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    2: Eingelegte E-Leitungen und/oder Wandheizung/kühlung möglich (Bautiefe von Dosen zu beachten).

    6: Einblasdämmung nur von außen möglich, weil luftdichte Folie rückseitig auf Massivholzwand aufgebracht wird. Wenn die Dämmung werkseitig eingebracht wird, dann wird das Wand-Elemente schwerer.

    6: Angegebener U-Wert wurde mit Zellulose berechnet. Bei anderen Dämmstoffen (wie zB Stroh) weicht der U-Wert leicht ab.

    7: Mind. d=6cm notwendig, für flächige Stabilität der Einblasdämmung. Ausführung mit „fliegenden Stößen“ möglich.

  • Bauphysik

    1-2: Lehm raumseitig erzeugt gute Feuchteregulierung und Wärmespeicherkapazität.

    7: Thermische Entkopplung der Rahmenstiele vorteilhaft aufgrund durchgängiger außenliegender Wärmedämmung.

    7: Nut-Feder-System; 20cm hohe, 4cm starke Steinwolleplatte +1,8cm Gipsfaserplatte im Deckenbereich ODER 6cm Gutex-Holzweichfaserplatte Pyroresist C-s1

  • Herstellung

    1-8: Geringe Anzahl der Schichten vorteilhaft.

    4-7: Werkseitige Vorfertigung inkl. Wandbildner, Fenster, Fensterbank, Fassade etc. möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

ArchiCAD_GK4_AW-HM-WDV-L ZIP5.85 KB

IFC_GK4_AW-HM-WDV-L.ifc ZIP9.83 KB
