AW – Holzmassiv – Fassade hinterlüftet – Lehmputz

natuREbuilt / Planungstool / Aufbauten / Aufbauten GK4 / Außenwand (GK4) / AW – Holzmassiv – Fassade hinterlüftet – Lehmputz

Holzmassiv - Fassade hinterlüftet - Lehmputz

1a_AW-HM-HLÜ-L_GK4_mitText Bildergalerie öffnen

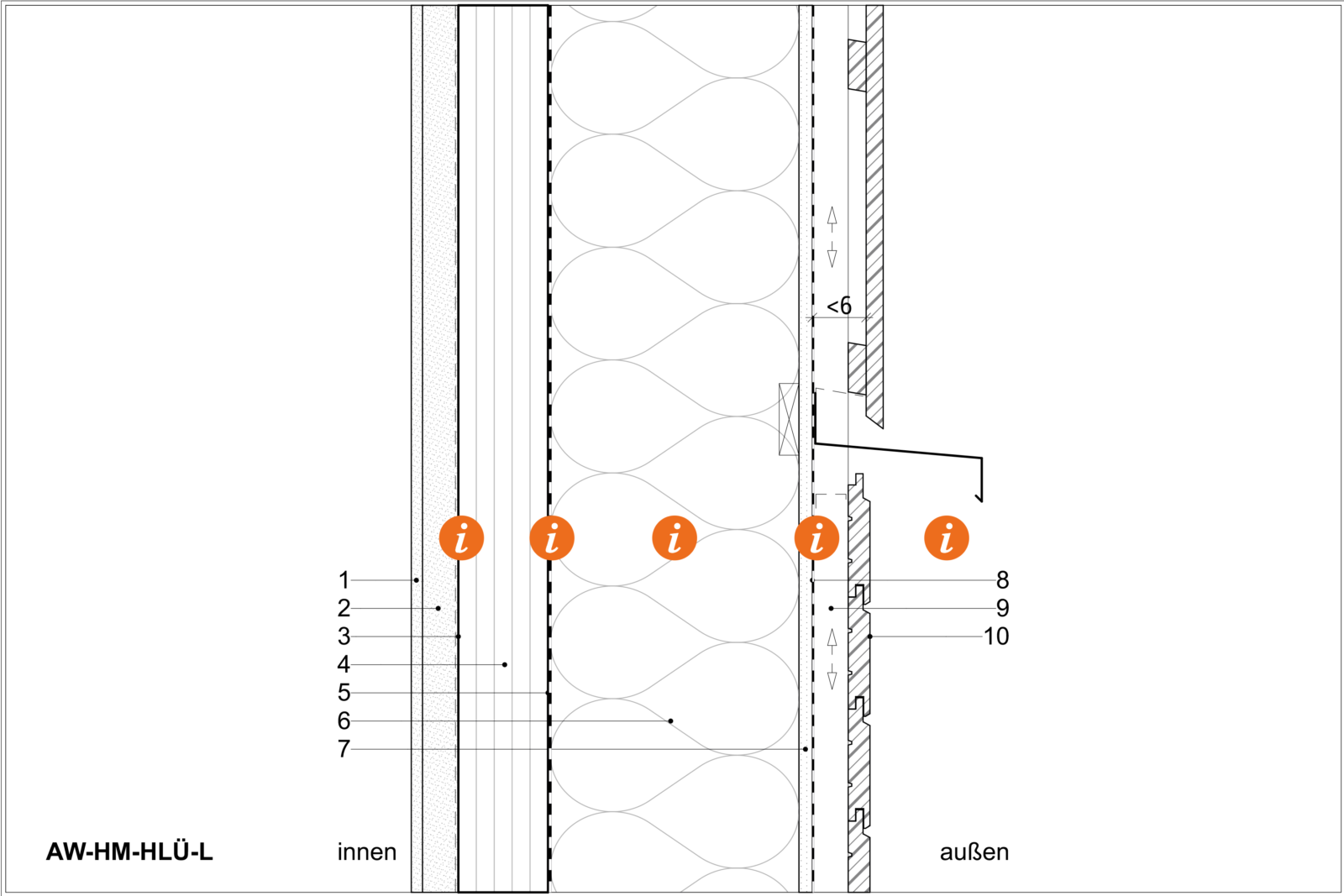

Technische Zeichnung des Aufbaus AW-HM-HLÜ-L

GK4_AW-HM-HLUE-L PDF794.16 KB

  • Ökologische Bewertung

    ΣΔOI3: 41 Punkte/m2

    EIKON: 0,70 Punkte/m2

    Masse: 180,1 kg/m2

    PENRT: 745 MJ/m2

    GWP-total: -86,4 kg CO2 equ./m2

    AP: 0,231 kg SO2 equ./m2

    U-Wert: 0,135 W/m2K

    Für die ökologische Bewertung mussten spezifische Materialdaten verwendet werden – siehe Datenblatt.

  • Konstruktion

    1-2: Eingelegte E-Leitungen und/oder Wandheizung/kühlung möglich (Bautiefe von Dosen zu beachten).

    5: Einblasdämmung nur von außen möglich, weil luftdichte Folie rückseitig auf Massivholzwand aufgebracht wird. Wenn die Dämmung werkseitig eingebracht wird, dann wird das Wand-Elemente schwerer.

    6: Angegebener U-Wert wurde mit Zellulose berechnet. Bei anderen Dämmstoffen (wie zB Stroh) weicht der U-Wert leicht ab.

    8-10: Wenn Schalung mit offenen Fugen ausgeführt wird, dann muss Winddichtung UV-beständig und allseitig regendicht verklebt sein.

    9-10: Wenn Schalung vertikal sein soll, dann ist zusätzlich eine horizontale Lattung notwendig (d=3cm).

  • Bauphysik

    1-2: Lehm raumseitig erzeugt gute Feuchteregulierung und Wärmespeicherkapazität.

    7: Gipsfaserplatte aufgrund GK4 brandschutztechnisch notwendig.

    9-10: Geschossweise waagrechte Brandsperren gemäß ÖN B2332 (z.B. mit auskragenden waagrechten Stahlblechen).

  • Herstellung

    2-10: Werkseitige Vorfertigung inkl. Wandbildner, Fenster, Fensterbank, Fassade etc. möglich.

  • Download für CAD

    ArchiCAD: Um das mehrfache Vorhandensein gleicher Baustoffe in einer Datei zu vermeiden, müssen zunächst die Baustoffe und danach die Bauteile importiert werden.

ArchiCAD_GK4_AW-HM-HLUE-L ZIP5.89 KB

IFC_GK4_AW-HM-HLUE-L.ifc ZIP7.86 KB
